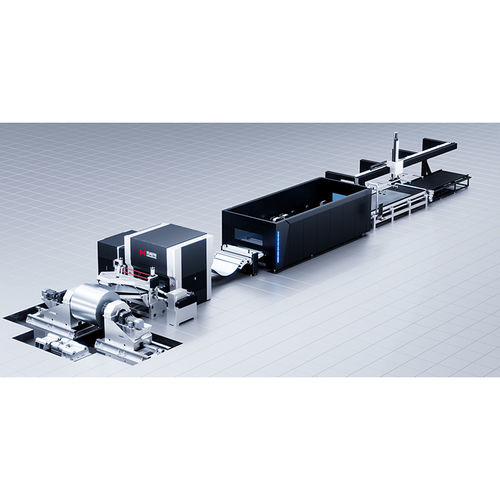

Ligne de production de bobine Nam

flexiblelasermédicale

Aperçu du produit
Ce matériel spécialisé intègre les fonctions de déroulage, d'alimentation, de découpe et de déchargement pour réaliser un traitement complet du matériau en bobine aux produits finis. Équipé d'un système de contrôle collaboratif Industrie 4.0 et d'un algorithme de compensation dynamique adaptatif pour tous les matériaux, il prend en charge le changement rapide de bobines multiples. Son processus de nivellement ultra-précis de 0,01 mm garantit une planéité optimale du matériau, répondant aux exigences strictes de planéité des secteurs de fabrication avancée.

Caractéristiques techniques

• Intègre parfaitement le nivellement et la découpe laser pour une production précise de bout en bout.
• Gère une large gamme d'épaisseurs de tôles avec un nivellement et une découpe de haute précision.
• Prend en charge divers matériaux, permettant une fabrication flexible dans plusieurs industries.
• Cinq séries offrent une production évolutive et efficace pour des volumes et des applications variés.
• Aucune empreinte de rouleau, répond aux exigences de haute précision.

Séries de lignes de production et champ d'application
Nom de la série | Plage d'épaisseur | Exemples d'industries appliquées | Matériaux courants
Série UL Plaque Ultra-Fine | 0,1–0,8 mm | Électronique de précision, Backsheets photovoltaïques, Petits appareils électroménagers | Acier laminé à froid, Acier inoxydable, Aluminium
Série TL Plaque Fine | 0,3–3,0 mm | Tôlerie automobile, Carters d'appareils électroménagers, Quincaillerie de cuisine et salle de bain | Tôles galvanisées, Acier au carbone, Alliages d'aluminium
Série ML Plaque Moyenne - Lourde | 1,0–8,0 mm | Machines de construction, Armoires électriques, Équipements de transport ferroviaire | Acier laminé à chaud, Acier inoxydable
Série HL Plaque Lourde | 3,0–20,0 mm | Composants en acier structurel, Machines lourdes, Plaques marines | Acier à haute teneur en manganèse, Alliages aluminium-magnésium
Série XL Plaque Extra-Lourde | 6,0–25,0 mm | Structures en acier de construction, Fabrication lourde, Équipements énergétiques | Plaques d'acier, Alliages de titane

Comparaison des paramètres clés entre les séries
Catégorie de paramètre | Série UL Plaque Ultra-Fine | Série TL Plaque Fine | Série ML Plaque Moyenne - Lourde | Série HL Plaque Lourde | Série XL Plaque Extra-Lourde
Plage d'épaisseur | 0,1–0,8mm | 0,3–3,0mm | 1,0–8,0mm | 3,0–20mm | 6,0–25mm
Plage de largeur | 200–1500mm | 600–2500mm | 600–2500mm | 600–2500mm | 600–2500mm
Précision de positionnement | ±0,02mm/m | ±0,02mm/m | ±0,02mm/m | ±0,02mm/m | ±0,02mm/m
Puissance laser | Configuration standard | Configuration standard | Configuration standard | Configuration standard | Configuration standard
Méthode de découpe | Configuration standard | Configuration standard | Configuration standard | Configuration standard | Configuration standard

Guide de sélection par industrie
Industrie | Série recommandée | Matériaux courants | Largeur recommandée | Puissance laser recommandée
Fabrication automobile | TL / ML / HL | Acier haute résistance, Alliage d'aluminium, Acier inoxydable | 1300–1600 mm | 3–12 kW
Industrie des appareils électroménagers | UL / TL | Acier laminé à froid, Tôle galvanisée, Tôle prélaquée | 1000–1300 mm | 3–6 kW
Transport ferroviaire | ML / HL | Acier inoxydable, Plaque d'aluminium, Acier laminé à chaud | 1600–2100 mm | 6–12 kW
Structure en acier de construction | HL / XL | Acier au carbone, Acier allié, Plaque épaisse | 1600–2100 mm | 12–20 kW
Traitement de la tôle (Industries multiples) | TL / ML | Divers types de plaques (Petite série, Multiples variétés) | 1000–1600 mm | 3–12 kW
Nouvelles énergies / Photovoltaïque | UL / TL | Aluminium fin, Tôle galvanisée, Tôle de silicium | 1000–1300 mm | 3–6 kW
Construction navale et industrie lourde | XL | Plaque d'acier épaisse, Alliage spécial | 1600–2100 mm | 12–20 kW

Services et support complets

• Pré-planification : Analyse de la demande de production, optimisation de l'agencement et évaluation du retour sur investissement.
• Installation et mise en service : Équipes professionnelles assurant un démarrage rapide de l'équipement.
• Formation des opérateurs : Formation multi-niveaux sur l'exploitation du système, la programmation et la maintenance.
• Diagnostics à distance : Surveillance 24/7 de l'état de l'équipement et avertissement précoce des pannes.
• Réponse rapide : Réseau de service national avec réponse technique en 4 heures.
• Optimisation des processus : Mises à jour technologiques continues pour maintenir la compétitivité de l'équipement.

Matériaux applicables

• Acier inoxydable
• Acier au carbone
• Tôle galvanisée
• Plaque d'acier haute résistance
• Tôle d'aluminium
• Bobines d'acier laminé à froid
• Tôle laminée à froid
• Tôle galvanisée aluminisée

Industries applicables

• Panneau de porte d'ascenseur
• Mur de panneau en aluminium
• Plafond, Portes et Fenêtres
• Montant B de voiture
• Médical
• Boîtier de batterie
• Boîtier d'équipement
• Équipement médical
• Plafond
• Châssis et rack

Caractéristiques / Spécifications techniques

• Déroulage, alimentation, découpe et déchargement intégrés
• Système de contrôle collaboratif Industrie 4.0
• Algorithme de compensation dynamique adaptatif pour tous les matériaux
• Changement rapide de bobines multiples
• Processus de nivellement ultra-précis (0,01mm)
• Précision de positionnement : ±0,02mm/m
• Gère des épaisseurs de 0,1mm à 25mm (selon la série)
• Plage de largeur : 200mm à 2500mm (selon la série)
• Puissance laser : 3–20 kW (selon l'application)
