Dispositif de mise à la terre de court-circuit de phase Big-Bag

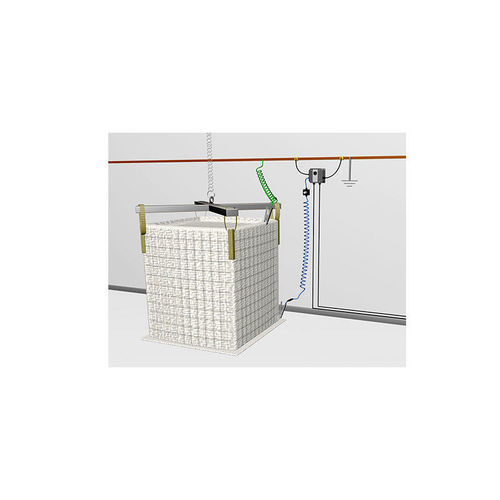

Le système de mise à la terre statique Earth-Rite FIBC est un système révolutionnaire conçu pour assurer le remplissage et la vidange en toute sécurité des big-bags de type C (sacs avec insert conducteur) utilisés dans les zones dangereuses. Le Earth-Rite FIBC a été conçu pour répondre aux exigences de l'industrie pharmaceutique, mais le dispositif est utilisé dans toutes les industries. Composants du système unité de surveillance avec LED indiquant l'état de la mise à la terre (matériau du boîtier - plastique ou acier inoxydable sur demande), équipée d'une broche pour suspendre/ranger la pince), pince de mise à la terre qui assure une meilleure connexion pour les matériaux flexibles des big-bags, câble spiralé bifilaire dans une gaine protectrice en hytrel de différentes longueurs (la gaine en hytrel protège le câble contre les dommages mécaniques ou chimiques), un bloc d'alimentation dans un boîtier en plastique renforcé de fibres de verre. Principe de fonctionnement du système La pince de surveillance, qui est presque entièrement isolée, à l'exception de la pince en cuivre, est connectée au point de terre inférieur du FIBC, créant ainsi une connexion qui permet au système de surveiller la résistance du FIBC à la terre. Le contrôleur vérifie que le big-bag a été correctement mis à la terre, c'est-à-dire que les charges électrostatiques accumulées sur le big-bag sont correctement évacuées vers la terre. Une mise à la terre correcte permet d'éviter les décharges électrostatiques, qui peuvent être une source d'inflammation et d'explosion d'une atmosphère explosive. Pour les matériaux dissipant l'électricité statique, il convient de choisir un système dont la plage de surveillance est adaptée au type de conteneur. Les conteneurs FIBC de type C doivent être surveillés avec une résistance ≤ 1 x 108 Ω. Pour les matériaux conducteurs ou métalliques, la résistance ≤ 10 Ω doit être la valeur de la résistance surveillée en combinaison avec un point de mise à la terre désigné
