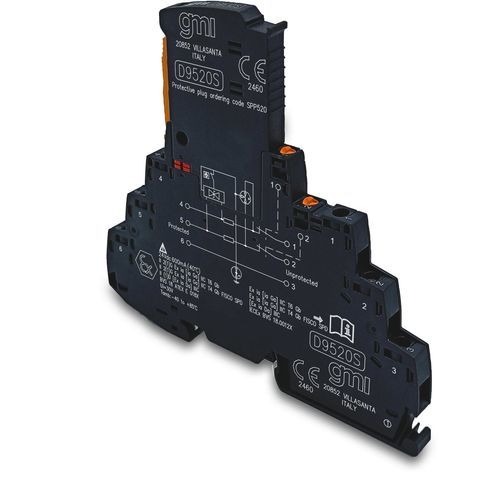

Parafoudre catégorie D1 /C1 /C2 /C3 D9520S

SIL 3 Dispositif de protection contre les surtensions pour les systèmes de signaux Le modèle D9520SD9520S offre une protection contre les surtensions à deux niveaux pour les signaux à trois fils des E/S flottantes des systèmes de mesure, de contrôle et de sécurité. D'une largeur de 6 mm, il peut être facilement installé dans n'importe quelle armoire de triage ou de distribution. Il se compose d'une fiche de protection et d'un élément de base. Le SPD fournit une protection contre les surtensions avec une impédance de boucle de 1,65Ω, avec un couteau de déconnexion sur les deux chemins de signaux pour un test facile de la boucle.SIL 3 selon IEC 61508:2010.Entrée de la zone 0 (zone 20), installation en zone 1 et 2.Déconnexion du circuit de signal par couteau de déconnexion.Signalisation sans alimentation auxiliaire supplémentaire, grâce à l'indicateur d'état mécanique.Signal non interrompu pendant les travaux de maintenance, grâce à l'insertion et au retrait du bouchon de protection sans impédance.Haute densité, 6,2 mm par canal.Compatible HART.Caractéristiques techniquesAlimentationTension nominale du système Un24 V DCTension maximale de fonctionnement continu Uc30 V DCCourant nominal600 mA (40°C)ProtectionClassification d'essai CEIC1 / C2 / C3 / D1Protection des types de signaux0/4-20 mA HART, E/S numériques, World FIP, F&GN Courant de décharge nominal (In)(8/20) μs : 5 kA (noyau-noyau) 5 kA (noyau-terre) 5 kA (noyau-terre)Courant de décharge par impulsion (Iimp)(10/350) μs : 0.5 kA (noyau) 0,5 kA (noyau-terre) 0,5 kA (noyau-terre)Courant de décharge total (Itotal)(8/20) μs : 10kAM Courant de décharge total maximal (Imax)(8/20) μs : 20kA (pour une fois)Résistance en série1,65Ω ± 20%Niveau de protection contre les tensions (Up)≤ 150 V (C1 - 1 kV/500 A) noyau≤ 275 V (C2 - 10 kV/5 kA) noyau≤ 55 V (C3 - 100 A) noyau≤ 750 V (C1 - 1 kV/500 A) noyau-terre≤ 750 V (C2 - 10 kV/5 kA) noyau-terre≤ 1.2 KV (C3 - 100 A) cœur-terre≤ 80 V (C1 - 1 kV/500 A) cœur-terre≤ 125 V (C2 - 10 kV/5 kA) cœur-terre≤ 55 V (C3 - 100 A) cœur-terreTemps de réponse tA≤ 1 ns (cœur-terre) ≤ 1 ns (cœur-terre) ≤ 100 ns (cœur-terre)Conditions environnementalesTempérature de fonctionnementLimites de température -40 à +85 °C, humidité relative 5 % à 95 %.MontageTypeEN/IEC60715 TH 35 Rail DIN.Poidsenviron 43 g.Connexionsbornes à vis pour accueillir des terminaisons jusqu'à 2.5 mm2 flexible.EmplacementInstallation en zone sûre ou zone 2 ou zone 1, groupe IIC T4...T6.Classe de protectionIP20.DimensionsLargeur 6,2 mm, Profondeur 100 mm, Hauteur 105,8 mm.CertificationsATEX : DEKRA ATEX D9410, D9420, D9510, D9520 Series English Certificate (Europe, BVS 18 ATEX E 018 X, DEKRA, 2022-07-12)IECEx : DEKRA IECEx D9410, D9420, D9510, D9520 Series Certificate (International, IECEx BVS 18.0012X, DEKRA, 2022-07-18)SIL : EXIDA GM 17/11-006 R008 Analyse pour l'application SIL D9510S, D9520S (International, GM 17/11-006 R008, EXIDA, 2018-03-28)Déclarations de conformitéDéclaration de conformité UE pour D9410, D9420, D9510, D9520Charactéristiques / Spécifications techniquesModèle : D9520SCatégorie : Protection contre les surtensions pour les signaux E/S et la signalisationLargeur : 6,2 mmProfondeur : 100 mmHauteur : 105,8 mmPoids : environ 43 gMontage : EN/IEC60715 TH 35 Rail DINCatégorie de protection : IP20Température de fonctionnement : -40 à +85 °CHumidité relative : 5% à 95%Tension nominale du système : 24 V DCTension maximale de fonctionnement continu : 30 V DCCourant nominal : 600 mA (40°C)Résistance de la série : 1.65Ω ± 20%Classification de test CEI : C1 / C2 / C3 / D1Compatible avec HARTSIL 3 selon IEC 61508:2010
