Parafoudre catégorie D1 /C1 /C2 /C3 D9510S

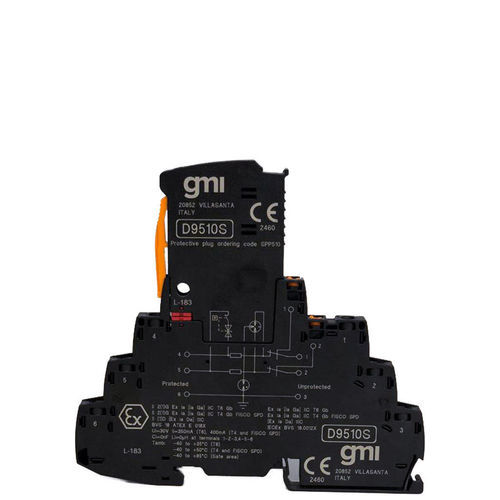

Dispositif de protection contre les surtensions SIL 3 pour système de signaux Le modèle D9510SD9510S offre une protection contre les surtensions à deux niveaux pour les signaux bifilaires d'E/S flottantes des systèmes de mesure, de contrôle et de sécurité. D'une largeur de 6 mm, il peut être facilement installé dans n'importe quelle armoire de triage ou de distribution. Il se compose d'une fiche de protection et d'un élément de base. Le SPD fournit une protection contre les surtensions avec une impédance de boucle de 1,65Ω, avec un couteau de déconnexion sur les deux chemins de signaux pour un test facile de la boucle.SIL 3 selon IEC 61508:2010.Entrée de la Zone 0 (Zone 20), installation en Zone 1 et 2.Déconnexion du circuit de signal par couteau de déconnexion.Signalisation sans alimentation auxiliaire supplémentaire, grâce à l'indicateur d'état mécanique.Signal non interrompu pendant les travaux de maintenance, grâce à l'insertion et au retrait du bouchon de protection.Haute densité, 6,2 mm par canal.Compatible HART.Caractéristiques techniques:Alimentation:Tension nominale du système Un : 24 V DCTension maximale de fonctionnement continu Uc : 30 V DCCourant nominal : 600 mA (40°C)Protection:Classification d'essai IEC : C1 / C2 / C3 / D1Protection des types de signaux : 0/4-20 mA HART, E/S numérique, World FIP, F&GN Courant de décharge nominal (In) : (8/20) μs : 5 kA (noyau-noyau) 5 kA (noyau-terre)Courant de décharge par impulsion (Iimp) : (10/350) μs : 0.5 kA (noyau-noyau) 0,5 kA (noyau-terre)Courant de décharge total (Itotal) : (8/20) μs : 10kAMax. courant de décharge total (Imax) : (8/20) μs : 20kA (pour une fois)Résistance série : 1,65Ω ± 20%Niveau de protection contre les tensions (Up) : ≤ 55 V (C1 - 1 kV/500 A) noyau-noyau ; ≤ 65 V (C2 - 10 kV/5 kA) noyau-noyau ; ≤ 55 V (C3 - 100 A) noyau-noyau ; ≤ 900 V (C1 - 1 kV/500 A) noyau-terre ; ≤ 1.05 KV (C2 - 10 kV/5 kA) noyau-terre ; ≤ 1,4 KV (C3 - 100 A) noyau-terreTemps de réponse tA : ≤ 1 ns (noyau-terre), ≤ 100 ns (noyau-terre)Conditions environnementales:Température de fonctionnement : -40 à +85 °CRhumidité relative : 5% à 95%Montage:Type : EN/IEC60715 TH 35 Rail-DINPoids : environ 42 gConnexion : borniers à vis pour accueillir des terminaisons jusqu'à 2,5 mm2 flexiblesEndroit : installation en zone sûre ou zone 2 ou zone 1, groupe IIC T4...T6Classe de protection : IP20Dimensions : Largeur 6,2 mm, Profondeur 100 mm, Hauteur 105,8 mmCertifications:ATEX : DEKRA ATEX Série D9410, D9420, D9510, D9520 Certificat anglais (BVS 18 ATEX E 018 X, DEKRA, 2022-07-12)IECEx : DEKRA IECEx Série D9410, D9420, D9510, D9520 Certificat (IECEx BVS 18.0012X, DEKRA, 2022-07-18)SIL : EXIDA GM 17/11-006 R008 Analyse pour l'application SIL D9510S, D9520S (GM 17/11-006 R008, EXIDA, 2018-03-28)Déclarations de conformité:Déclaration de conformité UE pour D9410, D9420, D9510, D9520
