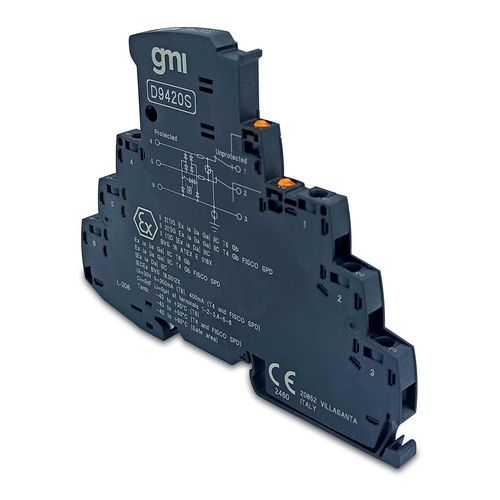

Parafoudre catégorie D1 /C1 /C2 /C3 D9420S

SIL 3 Dispositif de protection contre les surtensions pour les systèmes de signaux Le modèle D9420SD9420S offre une protection contre les surtensions à deux niveaux pour les signaux à trois fils des E/S flottantes des systèmes de mesure, de contrôle et de sécurité. D'une largeur de 6 mm, il peut être facilement installé dans n'importe quelle armoire de triage ou de distribution. Le SPD fournit une protection contre les surtensions avec une impédance de boucle de 1,65Ω, avec un couteau de déconnexion sur les deux chemins de signaux pour un test facile de la boucle.SIL 3 selon IEC 61508:2010.Entrée de la Zone 0 (Zone 20), installation en Zone 1 et 2.Déconnexion du circuit de signal par couteau de déconnexion.Signalisation sans alimentation auxiliaire supplémentaire, grâce à l'indicateur d'état mécanique.Haute densité, 6,2 mm par canal.Compatible HART.Caractéristiques techniquesAlimentationTension nominale du système Un24 V DCTension maximale de fonctionnement continu Uc30 V DCCourant nominal600 mA (40°C)ProtectionClassification d'essai CEIC1 / C2 / C3 / D1Protection des types de signaux0/4-20 mA HART, E/S numériques, World FIP, F&GNCourant de décharge nominal (In)(8/20) μs : 5 kA (noyau-noyau) 5 kA (noyau-terre) 5 kA (noyau-terre)Courant de décharge par impulsion (Iimp)(10/350) μs : 0.5 kA (noyau) 0,5 kA (noyau-terre) 0,5 kA (noyau-terre)Courant de décharge total (Itotal)(8/20) μs : 10kAM Courant de décharge total maximal (Imax)(8/20) μs : 20kA (pour une fois)Résistance en série1,65Ω ± 20%Niveau de protection contre les tensions (Up)≤ 150 V (C1 - 1 kV/500 A) noyau≤ 275 V (C2 - 10 kV/5 kA) noyau≤ 55 V (C3 - 100 A) noyau≤ 750 V (C1 - 1 kV/500 A) noyau-terre≤ 750 V (C2 - 10 kV/5 kA) noyau-terre≤ 1.2 KV (C3 - 100 A) cœur-terre≤ 80 V (C1 - 1 kV/500 A) cœur-terre≤ 125 V (C2 - 10 kV/5 kA) cœur-terre≤ 55 V (C3 - 100 A) cœur-terreTemps de réponse tA≤ 1 ns (cœur-terre) ≤ 1 ns (cœur-terre) ≤ 100 ns (cœur-terre)Conditions environnementalesTempérature de fonctionnementLimites de température -40 à + 85 °C, humidité relative 5 % à 95 %.MontageTypeEN/IEC60715 TH 35 Rail DIN.Poidsenviron 60 g.Connexionsbornes à vis pour accueillir des terminaisons jusqu'à 2.5 mm2 flexible.EmplacementInstallation en zone sûre ou zone 2 ou zone 1, groupe IIC T4...T6.Classe de protectionIP20.DimensionsLargeur 6,2 mm, Profondeur 83,5 mm, Hauteur 105,8 mm.CertificationsATEX : DEKRA ATEX Série D9410, D9420, D9510, D9520 Certificat anglais (Europe) - BVS 18 ATEX E 018 X, DEKRA, 2022-07-12IECEx : DEKRA IECEx Série D9410, D9420, D9510, D9520 Certificat (International) - IECEx BVS 18.0012X, DEKRA, 2022-07-18SIL : EXIDA GM 17/11-006 R007 Analyse pour l'application SIL D9410S, D9420S (International) - GM 17/11-006 R007, EXIDA, 2018-03-28Déclarations de conformitéDéclaration de conformité UE pour D9410, D9420, D9510, D9520Charactéristiques / Spécifications techniquesModèle : D9420SCatégorie : Protection contre les surtensions pour les signaux E/S et la signalisationLargeur : 6,2 mmTension nominale du système : 24 V DCTension maximale de fonctionnement continu : 30 V DCCourant nominal : 600 mA (40°C)Résistance série : 1,65Ω ± 20%Classe de protection : IP20Montage : EN/IEC60715 TH 35 DIN-RailPoids : environ 60 gTempérature de fonctionnement : -40 à +85 °CDimensions : 6.2 x 83,5 x 105,8 mm
