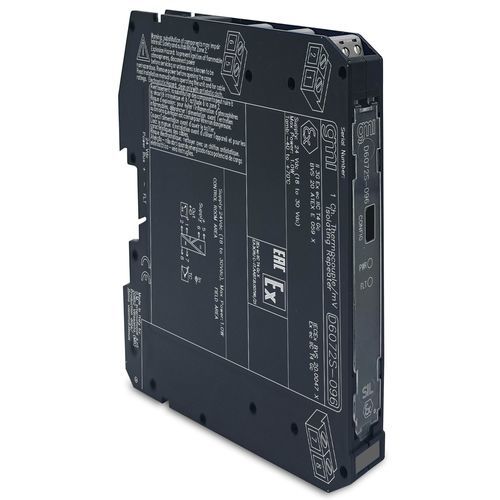

Répéteur isolé D6072S-096

sur rail DIN

Répétiteur thermocouple/mV SIL2Le répétiteur thermocouple/mV D6072-096 accepte un signal DC de bas niveau provenant d'un capteur millivolt ou thermocouple et répète, avec isolation, le signal. Il convient aux applications exigeant le niveau SIL 2 dans les systèmes liés à la sécurité pour les industries à haut risque. Pour le module D6072D-096 : la fonction de duplication fournit deux sorties indépendantes à partir d'une seule entrée.SIL 2 / SC 3Installation en Zone 2Installation en Div. 2Entrée mV ou thermocoupleDuplication de sortieParamètres de fonctionnement entièrement programmablesConvertisseur A/N à haute précision, contrôlé par µPIsolation à trois ports, Entrée/Sortie/AlimentationVoltage24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polaritéConsommation de courant30 mA @ 24 Vdc, typique.Dissipation de puissance0,6 W @ 24 Vdc, typique.Type d'entréeMillivolt ou tout type de thermocouple dans la gamme d'entrée.Temps d'intégration75 ms (rapide), 375 ms (lent), sélectionnable par l'utilisateur.Gamme d'entrée-10 à +100 mV.Courant d'extinction du thermocouple≤ 50 µA.Type de sortieMillivolt.Caractéristique de transfert linéaire.Temps de réponse≤ 20 ms (pas de 10 à 90 %).Plage de sortie-10 à +100 mV.Type de défautLa sortie reflète l'état de burnout/défaut interne via un forçage de la valeur à haute échelle (+110 mV). La condition de défaut est également signalée par BUS et LED rouge sur le panneau avant.Performances d'entréeRef. Conditions24 V d'alimentation, 23 ± 1 °C de température ambiante, mode d'intégration lente.Précision d'étalonnage et de linéarité≤ ± 10 µV.Influence de la température≤ ± 3 µV/°C, typique.Performances de sortieRef. ConditionsAlimentation 24 V, température ambiante 23 ± 1 °C, mode d'intégration lente.Précision d'étalonnage et de linéarité≤ ± 10 µA.Influence de la température≤ ± 3 µV/°C, typique.IsolationTension d'essaiIn/Out 2,5 kV ; In/Supply 2,5 kV ; In/In 500 V ; Out/Supply 500 V ; Out/Out 500 V.Conditions environnementalesTempératures limites de fonctionnement -40 à +70 °C.Limites de température de stockage -45 à +80 °C.Type de montageRail DIN 35 mm, avec ou sans bus d'alimentation.Poidsenviron 130 gConnexionpar borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm² (13 AWG).DimensionsLargeur 12,5 mm, Profondeur 123 mm, Hauteur 120 mm.État : ACTIVECanaux : 1Caractéristiques techniques:Tension d'alimentation : 24 Vdc nom (18 à 30 Vdc)Consommation de courant : 30 mA @ 24 VdcDissipation de puissance : 0.6 W @ 24 VdcEntrée : Millivolt ou tout type de thermocouple dans la plage d'entréePlage d'entrée : -10 à +100 mVO Sortie : Millivolt, linéaire, -10 à +100 mVTemps de réponse : ≤ 20 ms (pas de 10 à 90 %)Isolation : Entrée/Sortie 2,5 kV ; Entrée/Alimentation 2,5 kV ; Entrée/In 500 V ; Sortie/Alimentation 500 V ; Sortie/Sortie 500 VOTempérature de fonctionnement : -40 à +70 °CTempérature de stockage : -45 à +80 °CMontage : Rail DIN 35 mmPoids : environ 130 gDimensions : 12.5 x 123 x 120 mm
