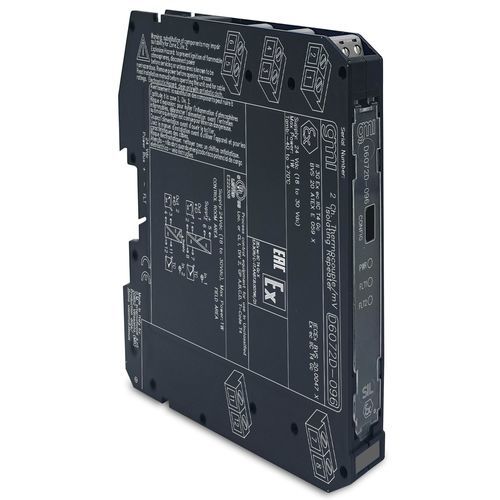

Répéteur de courant D6072D-096

sur rail DIN

Le répéteur thermocouple/mV D6072D-096 accepte un signal CC de faible niveau provenant d'un capteur millivolt ou thermocouple et répète, avec isolation, le signal, adapté aux applications nécessitant un niveau SIL 2 dans les systèmes liés à la sécurité pour les industries à haut risque. Pour le module D6072D-096 : la fonction duplicateur fournit deux sorties indépendantes à partir d’une seule entrée.SIL2 / SC3Installation en zone 2Installation en Div. 2Entrée mV ou thermocoupleDuplication de sortieParamètres de fonctionnement entièrement programmablesConvertisseur A/D haute précision contrôlé par µPIsolation à trois ports, entrée/sortie/alimentationHaute densité, deux NOMBRE DE VOIES par unitéCaractéristiques / Spécifications techniques :Alimentation : 24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polaritéConsommation électrique : 35 mA à 24 Vcc, typiqueDissipation de puissance : 0.85 W à 24 Vcc, typiqueEntrée : Millivolt ou tout type de thermocouple dans la plage d'entréeTemps d'intégration : 75 ms (rapide), 375 ms (lent), sélectionnable par l'utilisateurPlage d'entrée : -10 à +100 mVCourant de grillage du thermocouple : ≤ 50 µASortie : MillivoltCaractéristique de transfert : linéaireTemps de réponse : ≤ 20 ms (pas de 10 à 90 %)Plage de rendement : -10 à +100 mVFaute : La sortie reflète une condition de grillage/défaut interne via le forçage de valeurs d'échelle élevée (+110 mV). La condition de défaut est également signalée via le BUS et la LED rouge sur le défaillanceau avant.Performances d'entrée : Alimentation 24 V, température ambiante 23 ± 1 °C, mode intégration lente. Précision d’étalonnage et de linéarité ≤ ± 10µV. Temp. influence ≤ ± 3 µV/°C, typique.Performances de sortie : Alimentation 24 V, température ambiante 23 ± 1 °C, mode intégration lente. Précision d’étalonnage et de linéarité ≤ ± 10µA. Temp. influence ≤ ± 3 µV/°C, typique.Isolation : Entrée/Sortie 2.5 kV ; Entrée/alimentation 2.5 kV ; Entrée/In 500 V ; Sortie/Alimentation 500 V ; Sortie/Sortie 500 V.Conditions environnementales : Température de fonctionnement –40 à +70 °C. Température de stockage –45 à +80 °C.Montage : Rail DIN 35 mm, avec ou sans Power BusPoids : environ 135 gConnexion : par borniers à vis débrochables polarisés pour recevoir des terminaisons jusqu'à 2.5 mm² (13 AWG)Dimensions : Largeur 12.5 mm, Profondeur 123 mm, Hauteur 120 mmNombre de voies : 2Statut : Actif
