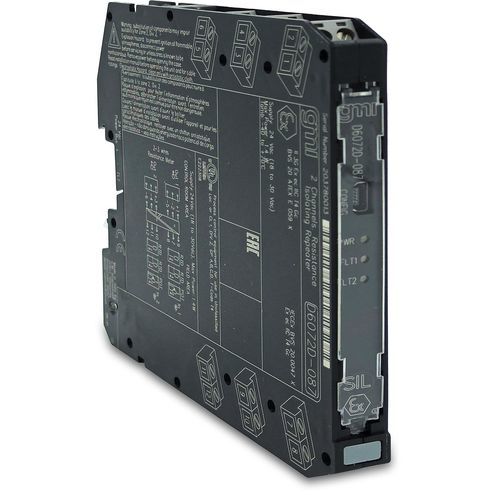

Répéteur de courant D6072D-087

ATEXsur rail DIN

Répétiteur de résistance SIL2Le répétiteur de résistance D6072-087 accepte un capteur de résistance/RTD ou un potentiomètre de transmission et répète la résistance avec isolation, adapté aux applications exigeant le niveau SIL 2 dans les systèmes de sécurité pour les industries à haut risque.SIL 2 / SC 3Installation en Zone 2Installation en Div. 22/3/4résistance de fil./Détection de défaut de combustionParamètres de fonctionnement entièrement programmablesHaute précisionIsolation à trois ports, entrée/sortie/alimentationHaute densité, deux canaux par unitéDonnées techniquesTension d'alimentation24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polaritéConsommation de courant37 mA @ 24 Vdc avec un courant d'excitation de 1 mA, typique.Dissipation de puissance0,9 W @ 24 Vdc avec 1 mA de courant d'excitation, typique.EntréeType2-3 fils de résistance ou 2 pots de transmission.Temps d'intégrationde 50 ms à 500 ms.Plage d'entrée0 à 4 kΩ.Courant de mesure RTD≤ 0,15 mA.Type de sortie2-3 fils de résistanceCaractéristique de transfert linéaire, mise à l'échelle ou personnalisée.Temps de réponse10 à 90 % pas : ≤ 10,0 ms (lent), ≤ 1,2 ms (rapide).Plage de sortie0 à 400 Ω.Courant d'excitation0,1 à 10 mA.Type de défautBurnout / Défaut interne. La sortie reflète la condition de défaut par le biais d'un forçage de la valeur à haute échelle (450 Ω). La condition de défaut est également signalée par le BUS et la LED rouge sur le panneau avant.Performance d'entrée à sortieRef. Conditions24 V d'alimentation, 23 ± 1 °C de température ambiante, mode d'intégration lente, configuration 3 fils pour RTD, plage d'entrée/sortie 10 à 400 Ω.Précision d'étalonnage et de linéarité≤ 200 mΩ typique (courant d'excitation ≥ 1 mA) ; ≤ 300 mΩ typique (0,5 mA ≤ courant d'excitation Influence de la température± 20 mΩ/°C, typique (courant d'excitation ≥ 1 mA).IsolationTension d'essaiEn/Out 2,5 kV ; In/Supply 2.5 kV ; In/In 500 V ; Out/Supply 500 V ; Out/Out 500 V.Conditions environnementalesLes limites de température de fonctionnement -40 à +70 °C.Les limites de température de stockage -45 à +80 °C.Type de montageRail DIN 35 mm, avec ou sans bus d'alimentation.Poidsenviron 135 gConnexionpar borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm² (13 AWG).DimensionsLargeur 12,5 mm, Profondeur 123 mm, Hauteur 120 mm.État : ACTIVECanaux : 2CertificationsATEX : DEKRA ATEX D6072 Series English CertificateEMC : D5000/D6000 EAC EMC Declaration of ConformityEx : EAC Ex Certificate for D6000 and TB/TBE SeriesEx : UL-cUL D6072, D6072-087, D6072-096, D6072-099 DivisionsIECEx : DEKRA IECEx D6072 Series English CertificateMetrological : Certificats du Belarus, du Kazakhstan et de la Russie pour les séries D5000/D6000SIL : TUV IT 25 SIL 0636 Résumé du certificat SILDéclarations de conformitéDéclaration de conformité UE du D6072Déclaration de conformité G3Caractéristiques / Spécifications techniquesProduit : D6072D-087Type : Répétiteur de résistance SIL2Entrée : Résistance 2/3/4 fils/RTD ou potentiomètreSortie : 2-3 fils de résistanceCanaux : 2Montage : Rail DIN 35 mmTempérature de fonctionnement : -40 à +70 °CDimensions : 12.5 x 123 x 120 mmPoids : environ 135 gÉtat : ACTIF
