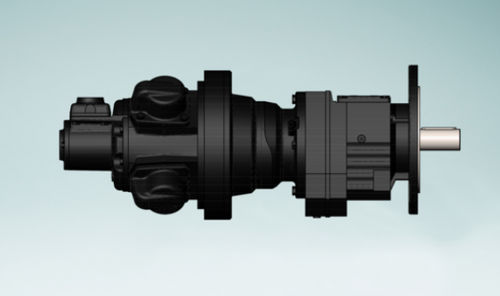

Moteur pneumatique à pistons radiaux RM610 series

lubrifiéavec réducteurà couple élevé

Description du produit
Le RM610 de GLOBE est un moteur pneumatique à pistons radiaux conçu pour être combiné avec des boîtes d'engrenages coaxiales standard lorsque des vitesses de sortie plus faibles ou des couples de sortie plus élevés sont requis. Une large plage de rapports de réduction permet d'ajuster précisément la vitesse et le couple du groupe moteur à l'application. Le choix de la combinaison moteur/boîte d'engrenages la plus adaptée se fait en fonction de la vitesse requise, du couple et de la configuration de montage.

Remarques / Informations complémentaires

• Peut être combiné avec les boîtes d'engrenages coaxiales standard GLOBE pour obtenir une vitesse de sortie inférieure ou un couple de sortie plus élevé
• Large plage de rapports de réduction pour satisfaire les exigences de l'application

Variantes disponibles et tableau de performances
Productname | Gearbox Ratio | Start Torque (Nm) | Start Torque (lb⋅ft) | Max Power (HP) | Max Power (kW) | Max Speed (RPM) | Max Torque (Nm) | Max Torque (lb⋅ft) | Torque at Max Pwr (Nm) | Weight (Kg) | Torque at Max Pwr (lb⋅ft) | Weight (lb)
RM610 1 | 4.92 | 795 | 587 | 26.50 | 19.50 | 305 | 305 | 225 | 677 | 355 | 499 | 782.60
RM610 2 | 15.65 | 2,530 | 1,866 | 26.50 | 19.50 | 96 | 96 | 71 | 2,154 | 355 | 1,589 | 782.60
RM610 3 | 27.83 | 4,404 | 3,248 | 26.50 | 19.50 | 54 | 54 | 40 | 3,749 | 415 | 2,765 | 914.90
RM610 4 | 32.91 | 5,208 | 3,841 | 26.50 | 19.50 | 46 | 46 | 34 | 4,434 | 415 | 3,270 | 914.90
RM610 5 | 59 | 9,336 | 6,886 | 26.50 | 19.50 | 25 | 25 | 19 | 7,948 | 865 | 5,862 | 1,907
RM610 6 | 95 | 15,033 | 11,088 | 26.50 | 19.50 | 16 | 16 | 12 | 12,798 | 865 | 9,439 | 1,907

Caractéristiques / spécifications techniques

• Marque : GLOBE Air Motors
• Modèle / Série : RM610
• Type de moteur : Moteur pneumatique à pistons radiaux (moteur à pistons)
• Utilisation prévue : À combiner avec des boîtes d'engrenages coaxiales pour un couple de sortie plus élevé à vitesse réduite
• Boîte d'engrenages : Compatible avec les boîtes d'engrenages coaxiales standard GLOBE ; large plage de rapports de réduction disponible
• Exemples de rapports de réduction disponibles (par variantes) : 4.92 ; 15.65 ; 27.83 ; 32.91 ; 59 ; 95
• Puissance maximale (tableau) : 26.50 HP (19.50 kW) pour les variantes présentées
• Vitesses et couples maximaux variables selon la variante — voir le tableau de performances ci‑dessus pour les valeurs par variante
• Plusieurs dimensions de variantes disponibles (RM610 1 à RM610 6) pour adapter vitesse/couple/poids
