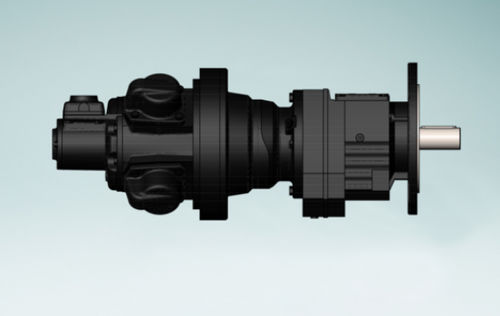

Moteur pneumatique à pistons radiaux RM510 series

pour applications lourdespour pompe hydrauliquepour manutention

Présentation du produit
Le moteur pneumatique à pistons radiaux GLOBE RM510 est associé à des réducteurs coaxiaux afin d'obtenir une vitesse de sortie réduite et un couple de sortie accru. Une large plage de rapports de réduction permet un ajustement précis aux exigences de l'application. En fonction de la vitesse, du couple et de la configuration de montage requis, la combinaison moteur–réducteur la plus adaptée est sélectionnée.

Applications

• Entraînements industriels nécessitant un couple élevé à basse vitesse (treuils, concasseurs, convoyeurs)
• Machines tournantes lourdes et applications à forte demande de couple
• Situations où l'alimentation pneumatique est privilégiée ou requise

Sélection et montage
Le choix prend en compte la vitesse de sortie requise, le couple et la configuration de montage. Dix rapports de réduction sont disponibles (RM510 1 à RM510 10), tous en configuration coaxiale pour faciliter l'intégration aux trains d'entraînement existants.

Points techniques

• Puissance maximale nominale : 19.40 HP (14.20 kW) selon les variantes
• Rapports de réducteur disponibles : 4.91 à 95.24
• Plage de couple de démarrage : 795 à 15 071 Nm
• Plage de couple maximal : 11 300 à 120 000 Nm
• Plage de vitesse maximale : 224 à 12 tr/min
• Plage de masse : 355 à 855 kg selon la variante

Variantes (résumé)

• RM510 1 — Rapport 4.91 — Couple de démarrage 795 Nm — Vitesse max 224 tr/min — Couple max 11 300 Nm — Poids 355 kg
• RM510 2 — Rapport 15.65 — Couple de démarrage 2 530 Nm — Vitesse max 70 tr/min — Couple max 15 400 Nm — Poids 355 kg
• RM510 3 — Rapport 19.04 — Couple de démarrage 3 078 Nm — Vitesse max 58 tr/min — Couple max 43 000 Nm — Poids 395 kg
• RM510 4 — Rapport 26.04 — Couple de démarrage 4 121 Nm — Vitesse max 42 tr/min — Couple max 43 000 Nm — Poids 395 kg
• RM510 5 — Rapport 31.91 — Couple de démarrage 5 208 Nm — Vitesse max 33 tr/min — Couple max 53 400 Nm — Poids 405 kg
• RM510 6 — Rapport 37.65 — Couple de démarrage 5 958 Nm — Vitesse max 29 tr/min — Couple max 53 400 Nm — Poids 405 kg
• RM510 7 — Rapport 40.29 — Couple de démarrage 6 375 Nm — Vitesse max 27 tr/min — Couple max 62 700 Nm — Poids 575 kg
• RM510 8 — Rapport 52.87 — Couple de démarrage 8 366 Nm — Vitesse max 21 tr/min — Couple max 62 700 Nm — Poids 575 kg
• RM510 9 — Rapport 58.65 — Couple de démarrage 9 281 Nm — Vitesse max 19 tr/min — Couple max 120 000 Nm — Poids 855 kg
• RM510 10 — Rapport 95.24 — Couple de démarrage 15 071 Nm — Vitesse max 12 tr/min — Couple max 120 000 Nm — Poids 855 kg

Commande et documentation
Se référer à GLOBE pour les fiches techniques détaillées, les plans de montage et l'assistance pour sélectionner la variante RM510 adaptée à votre application.
