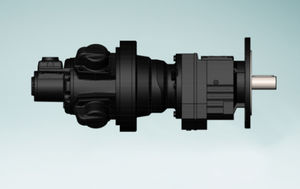

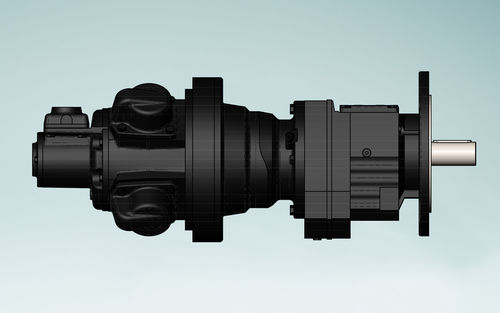

Moteur pneumatique à pistons RM410 series

pour applications lourdescompactlubrifié

Présentation du produit
Le moteur pneumatique à pistons GLOBE RM410 peut être associé à l'une de nos boîtes de vitesses coaxiales standard lorsqu'une vitesse de sortie réduite et/ou un couple de sortie plus élevé est nécessaire. Grâce à la large gamme de rapports de réduction, l'entraînement peut être ajusté précisément à l'application.
En fonction de la vitesse requise, du couple et de la configuration de fixation, nous sélectionnons la combinaison moteur/boîte de vitesses la plus adaptée.

Points clés

• Large plage de couple selon les variantes de boîte (voir tableau des spécifications)
• Neuf rapports de boîte disponibles pour adapter vitesse et couple à l'application
• Configuration de boîte coaxiale pour une installation compacte et en ligne
• Sélection basée sur la vitesse, le couple et la configuration de montage requis

Spécifications produit (tableau)
Nom du produit | Rapport de boîte | Couple de démarrage min Nm | Couple de démarrage min lb⋅ft | Puissance max HP | Puissance max kW | Vitesse max RPM | Couple max Nm | Couple max lb⋅ft | Couple à Puissance Max Nm | Couple à Puissance Max lb⋅ft
RM410 1 | 2.80 | 189 | 145 | 14.10 | 10.50 | 722 | 6,890 | 1,550 | 168 | 128
RM410 2 | 4.50 | 304 | 232 | 14.10 | 10.50 | 449 | 7,470 | 1,680 | 271 | 206
RM410 3 | 7.20 | 493 | 376 | 14.10 | 10.50 | 277 | 8,620 | 1,940 | 438 | 334
RM410 4 | 11 | 738 | 563 | 14.10 | 10.50 | 185 | 9,560 | 2,150 | 656 | 500
RM410 5 | 14 | 964 | 736 | 14.10 | 10.50 | 142 | 10,200 | 2,300 | 857 | 654
RM410 6 | 24 | 1,172 | 894 | 13.40 | 10.00 | 111 | 16,900 | 3,800 | 1,042 | 795
RM410 7 | 28 | 1,543 | 1,177 | 13.40 | 10.00 | 84 | 17,100 | 4,100 | 1,371 | 1,046
RM410 8 | 37 | 1,814 | 1,383 | 13.40 | 10.00 | 71 | 18,200 | 4,100 | 1,612 | 1,230
RM410 9 | 61 | 3,953 | 3,015 | 13.40 | 10.00 | 33 | 24,400 | 5,500 | 3,514 | 2,680

Caractéristiques / Spécifications techniques

• Modèle : RM410
• Type : moteur pneumatique à pistons combiné à une boîte coaxiale (motoréducteur)
• But : fournir un couple plus élevé à une vitesse de sortie réduite pour des applications exigeantes
• Fonctionnalités : large gamme de rapports de réduction pour ajuster précisément la vitesse et le couple ; sélection basée sur la vitesse, le couple et la configuration de montage
• Versions disponibles : RM410 1 à RM410 9 avec des rapports et performances variables (voir le tableau des spécifications)
