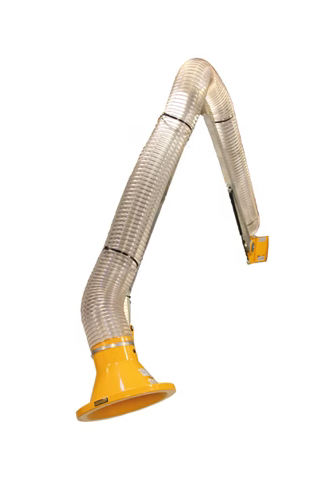

Bras d'aspiration mural ASX

flexiblearticulépour poussière

Description Le bras d'extraction Geovent ASX est conforme ATEX pour l'extraction de gaz, fumées et poussières inflammables en atmosphères explosives. Conçu pour un positionnement précis en milieu industriel exigeant, le bras associe bras de support externes, flexible pivotant léger et plusieurs articulations pour une manipulation contrôlée et ergonomique.

Contenu de la livraison

• Bras conforme ATEX, certifié pour atmosphères explosives de gaz et de poussières.
• Tuyau externe PUR et bras de support pour un positionnement simple et précis.
• Conception ergonomique avec maniabilité fluide et points d'articulation multiples.
• Capots disponibles en diamètres Ø80 mm à Ø200 mm ; les grands capots sont équipés de poignées intégrées.
• Tuyau externe PUR antistatique mis à la terre via une spirale en cuivre.
• Support mural rotatif offrant 270° de champ d'action.
• Longueurs standard 2 m, 3 m ou 4 m ; extensible jusqu'à 9 m avec bras d'extension.

Informations produit Le bras ASX est conçu pour satisfaire la directive ATEX 2014/34/UE et convient à l'extraction de milieux inflammables tels que vapeurs de solvants, poussières issues d'aliments et de procédés pharmaceutiques, et vapeurs de carburant. Le tuyau externe en PUR est léger et antistatique ; la mise à la terre du tuyau se fait par une spirale en cuivre et le bras est doublement mis à la terre avec une résistance inférieure à 10 kΩ. La cinématique comprend trois articulations stables et deux points de pivot flexibles pour un positionnement précis. Le support mural rotatif offre 270° de couverture. Les capots sont thermolaqués en jaune RAL1007 ; les grandes tailles disposent de poignées intégrées. Longueurs disponibles : 2 000 mm, 3 000 mm ou 4 000 mm, extensible jusqu'à 9 000 mm avec bras d'extension.

Caractéristiques techniques

• Conformité : Directive ATEX 2014/34/UE (adapté aux atmosphères explosives de gaz et poussières).
• Débit max. d'air : 2 000 m³/h.
• Diamètres de raccord capot : Ø80 – Ø200 mm.
• Longueurs standard (L) : 2 000 mm, 3 000 mm ou 4 000 mm ; extensible jusqu'à 9 000 mm avec bras d'extension.
• Plage de température : 90°C en continu ; court terme jusqu'à 125°C.
• Poids : env. 8 – 12 kg selon configuration.
• Tuyau : tuyau externe PUR, antistatique, mise à la terre via spirale en cuivre.
• Mise à la terre : double mise à la terre du bras ; résistance inférieure à 10 kΩ.
• Articulations et maniabilité : trois articulations stables et deux points de pivot flexibles pour un positionnement précis.
• Fixation : support mural rotatif avec 270° de flexibilité.
• Finition : capots thermolaqués en jaune (RAL1007) pour les options standard.
