Clapet anti-retour à disque

pour airà brideà brides de montage

Aperçu

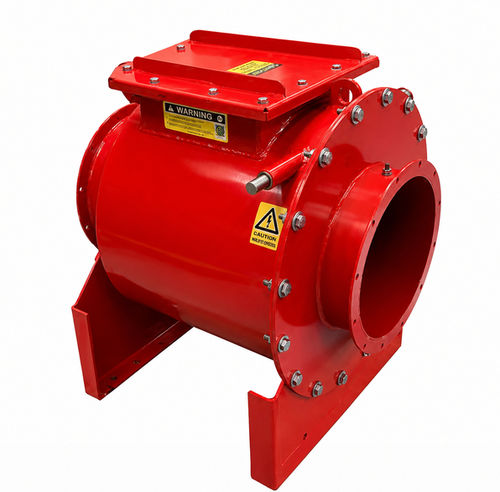

La vanne de non-retour Geovent est un dispositif de sécurité certifié ATEX qui empêche la propagation d'une explosion dans les réseaux de gaines. Installée entre le filtre et l'installation, la clapette interne se referme mécaniquement lors d'une explosion pour isoler la zone affectée. La vanne fonctionne sans alimentation électrique, capteurs ou électronique, est pratiquement sans entretien en fonctionnement normal et convient aux conduits horizontaux traitant des poussières organiques ou non métalliques.

Avantages

• Sécurité certifiée ATEX pour environnements à poussières explosives.
• Fonctionnement mécanique sans besoin d'électricité.
• Installation simple sur systèmes neufs et existants.
• Entretien réduit et durée de service longue.
• Perte de charge minimale en fonctionnement normal.
• Corps en acier avec clapet de fermeture HARDOX.
• Adaptée aux conduits horizontaux Ø200 à Ø600 mm.

Construction et aptitudes
La vanne est fabriquée en acier 16MO3 et équipée d'un clapet de fermeture HARDOX HB 400. L'ensemble est peint en poudre RAL 3020 (rouge). Elle est conçue pour les zones ATEX 20, 21 et 22 et pour les poussières classées St1 (poussières organiques et non métalliques). La vanne est homologuée pour des valeurs Kst jusqu'à 200 bar·m/s et une surpression d'explosion maximale Pred,max de 0,5 bar. Le produit est disponible pour conduits horizontaux et diamètres de Ø200 à Ø600 mm, et peut être employé en intérieur comme en extérieur.

Installation et accessoires
L'installation se réalise avec brides FA soudées pour un montage rapide et simple. La vanne ne nécessite aucune alimentation électrique pour sa fonction de retenue d'explosion. Les accessoires disponibles comprennent des capteurs de position, des indicateurs de niveau de poussière et un système de déverrouillage à distance pour les clapets en position difficile d'accès.

Remarques
Conçue pour isoler et protéger le reste de l'installation lors d'une explosion par fermeture mécanique automatique du clapet. Destinée aux applications requérant une perte de charge minimale et une sécurité passive fiable.

Caractéristiques / spécifications techniques

• Matériau : acier 16MO3 (corps en acier).
• Clapet de fermeture : HARDOX HB 400.
• Finition : peinture en poudre, RAL 3020 (rouge).
• Zones ATEX : adaptées aux zones 20, 21 et 22.
• Type de poussière : poussières organiques / non métalliques (St1).
• Indice Kst : jusqu'à 200 bar·m/s.
• Surpression d'explosion maximale (Pred,max) : 0,5 bar.
• Installation : conduits horizontaux ; brides FA soudées ; usage intérieur/extérieur.
• Plage de diamètres : Ø200 à Ø600 mm.
• Débit d'air min. : 15 m/s.
• Débit d'air max. : 35 m/s.
• Plage de température : -20°C à +60°C.
• Dimensions (exemples) : 590 x 470 x 510 mm ; 1 340 x 1 352 x 1 413 mm.
• Masse : 45 – 294 kg.
• Alimentation : fonctionnement mécanique passif (aucune alimentation électrique requise pour la fermeture).
• Maintenance : pratiquement sans entretien en fonctionnement normal.
• Accessoires disponibles : capteurs de position, indicateurs de niveau de poussière, système de déverrouillage à distance.
