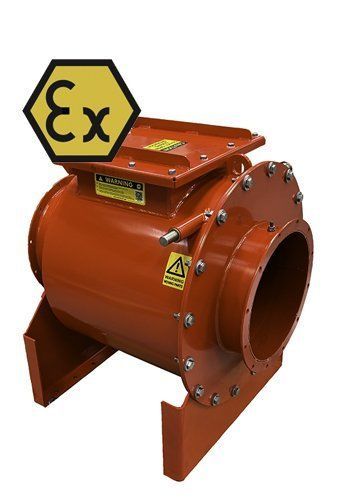

Clapet anti-retour à battant 16 series

avec bridede protectionen acier

Présentation du produit Le clapet anti-retour Geovent est un dispositif de sécurité certifié ATEX conçu pour empêcher la propagation d'explosions dans les réseaux de gaines industriels. La battant interne se ferme mécaniquement sous l'onde de surpression d'une explosion pour isoler la zone concernée. Le clapet fonctionne sans alimentation électrique, capteurs ni composants électroniques, est pratiquement sans entretien et convient à une installation intérieure ou extérieure sur conduits horizontaux traitant des poussières organiques ou non métalliques (St1). Il est disponible en diamètres Ø200–600 mm et limite la perte de charge en fonctionnement normal.

Ce que vous obtenez

• Certification ATEX pour atmosphères poussiéreuses explosives (zones 20, 21, 22).
• Fonction mécanique sans besoin d'alimentation électrique.
• Installation rapide sur gaines neuves ou existantes via brides FA soudées.
• Entretien réduit en exploitation normale.
• Perte de charge minimale en fonctionnement normal.
• Corps en acier avec battant de fermeture HARDOX HB400.
• Adapté aux conduits horizontaux, diamètres Ø200–Ø600 mm ; compatible Kst jusqu'à 200 bar·m/s.

Informations produit Construit en acier 16MO3 et équipé d'un battant HARDOX HB400, le clapet est thermolaqué RAL 3020 (rouge) pour protection contre la corrosion. Il est certifié pour les zones ATEX 20, 21 et 22 et destiné aux systèmes traitant des poussières organiques et non métalliques (St1). L'installation s'effectue par brides FA soudées ; aucune alimentation électrique n'est nécessaire. Les accessoires disponibles comprennent capteurs de position, indicateurs de niveau de poussière et système de déverrouillage à distance pour les clapets installés en zones difficiles d'accès.

Données techniques Matériau : Acier
Installation : Intérieur/Extérieur
Débit d'air min. : 15 m/s
Débit d'air max. : 35 m/s
Plage de température : -20°C à +60°C
Dimensions (LxPxH) : 590 x 470 x 510 mm / 1 340 x 1 352 x 1 413 mm
Poids : 45–294 kg
Limites complémentaires : adapté pour Kst jusqu'à 200 bar·m/s et Pred,max 0,5 bar (applications poussières organiques/non métalliques)
