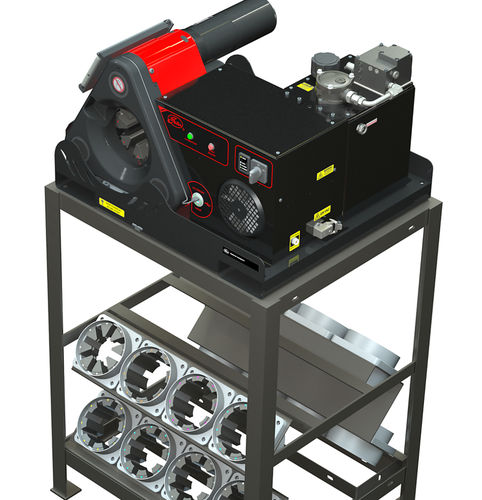

Sertisseuse pour flexible hydraulique GC™ 32 FLEX™ TSi™

automatiquehydrauliquesur batterie

Présentation
Le GC™ 32 FLEX™ TSi est une sertisseuse hydraulique destinée à l'assemblage précis de flexibles hydrauliques de production jusqu'à 2" de diamètre. L'unité propose une option de groupe hydraulique bi‑étagé intégré et une interface de commande par tablette se connectant au contrôleur via Bluetooth pour le contrôle numérique du processus et la consultation des données.

Caractéristiques principales

• Inclut une batterie 18V Lithium‑Ion Milwaukee M18 pour certains composants.
• Groupe hydraulique intégré bi‑étagé ; compatible également avec des unités hydrauliques externes 10 000 PSI.
• Interface tablette avec Gates eCrimp pour la recherche des données de sertissage et le contrôle du processus.
• Capteur de position numérique sans contact pour des sertissages précis et répétables.
• Prend en charge les assemblages de tuyaux spiralés hydrauliques 6‑fils jusqu'à 2".
• Alimentation horizontale pour faciliter la fabrication des assemblages.
• Semelles d'indexage avec distribution automatique de graisse pour une opération constante.
• Matrices codées par couleur et outil de changement rapide permettant l'installation sans actionner la presse.
• Accès prévu pour coudes de grand diamètre et longues chutes ; conduite de retour 2,5".
• Fentes intégrées pour chariot élévateur et configuration modulaire : tête seule, groupe hydraulique séparé ou sertisseuse entièrement intégrée.

Avantages (résumé)

• La connectivité numérique et le pilotage par tablette simplifient les réglages et réduisent les erreurs grâce aux spécifications eCrimp mises à jour en continu.
• La détection sans contact garantit des sertissages précis et homogènes sur toute la production.
• Les options de portabilité permettent l'utilisation en environnements éloignés ou en atelier à faible volume lorsque l'unité est associée à la pompe intégrée ou externe.
• Le design modulaire permet une montée en capacité progressive en mettant à niveau des composants de la gamme Gates.
• Conçu pour fonctionner avec les tuyaux et raccords Gates afin d'obtenir des assemblages reproductibles jusqu'à 2".

Pièces / variantes
Part # | Product # | Description
78395 / GC32FLEX TSI | 74800013 | 78395 GC32FLEX TSi
78529 / DIE RETENTION PLATE KIT GC32FLEX | 74820177 | 78529 GC32FLEX DIE RETENTION PLATES KIT

Multimédia
Le produit inclut une vidéo de présentation du produit (product overview video).

Caractéristiques techniques

• Capacité modèle : sertissage d'assemblages jusqu'à 2" (50 mm) de diamètre.
• Groupe hydraulique : groupe hydraulique bi‑étagé intégré ou compatible avec des unités externes 10 000 PSI.
• Interface de contrôle : interface tablette avec connectivité Bluetooth vers le contrôleur et intégration Gates eCrimp.
• Capteurs : capteur de position numérique sans contact pour des sertissages précis et cohérents.
• Batterie : inclut une batterie 18V Lithium‑Ion Milwaukee M18 pour certains composants.
• Compatibilité tuyau : prend en charge les tuyaux spiralés hydrauliques 6‑fils de 2".
• Orientation d'alimentation : alimentation horizontale.
• Indexage : semelles d'indexage avec distribution automatique de graisse.
• Matrices : matrices codées par couleur ; outil de changement rapide pour installation sans opération de presse.
• Conduite de retour : conduite de retour 2,5".
• Accessibilité : conception offrant un accès pour grands coudes et longues chutes.
• Portabilité : fentes intégrées pour chariot élévateur et voie de montée en gamme modulaire (tête seule, groupe hydraulique ou sertisseuse intégrée).
• Connectivité/logiciel : Gates eCrimp sur tablette pour spécifications de sertissage et données techniques.
