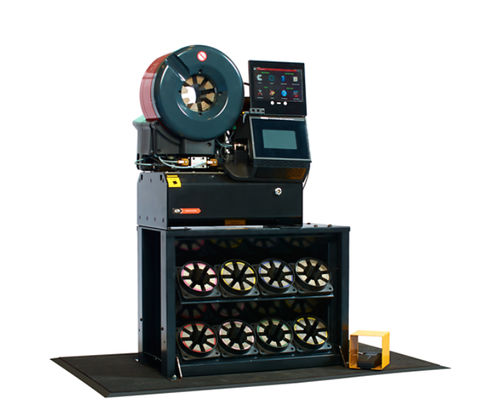

Sertisseuse pour flexible hydraulique GC™32TSi™

automatiquehydrauliquede grande capacité

Présentation
Le Gates GC32TSi (réf. 78827) est une pince à sertir pour flexibles hydrauliques « intelligente » équipée d'une tablette tactile intégrée et d'un accès embarqué à la base de données Gates eCrimp®. Il associe mesures de précision, guidage automatisé et retenues d'outils usinées pour produire des ensembles de tuyauterie de qualité usine, étanches, destinés aux applications industrielles.

Principales capacités

• Commande par tablette tactile avec navigation par icônes intuitive.
• Capacité de sertissage jusqu'à 2" 6‑fils et 2,5" pour flexibles industriels.
• Mesure de décompression par pincement et contrôle précis du diamètre de sertissage pour garantir les tolérances O.D.
• Force maximale de sertissage : 420 tons.
• Rack et support vendus séparément ; compatible avec les sertisseuses GC™32 et GC96™.

Caractéristiques et avantages

• Spécifications Gates eCrimp® embarquées et mises à jour via Wi‑Fi pour sélectionner matrice et réglages corrects.
• Tête de sertissage auto‑lubrifiante réduisant la maintenance.
• Système de changement rapide des matrices avec plaques de maintien usinées pour un chargement sûr et rapide.
• Alimentation frontale horizontale facilitant la manipulation des assemblages.
• Jeux de matrices couvrant une large plage de flexibles pour une production flexible.
• Vanne pré‑remplie et pompe à 2 étages pour des cycles plus rapides.
• Port de charge magnétique pour alimentation continue de la tablette lorsque dockée.
• Électrique : 208–260V, 50–60 Hz, monophasé, 20 A (prise NEMA L6‑20) ; souvent indiqué aussi 220V monophasé.
• Pression de service nominale (max) : 4 800 psi (330 bar).
• Dimensions exemple : 27" x 20" x 30".

Détails produit
Réf. : 78827 / GC32TSi 220V
Numéro produit : 74807004
Description : 78827 GC32TSI CRIMPER 220V
UPC : 770075556886
Hauteur (in) : 37
Hauteur (mm) : 940
Spécifications : Dimensions machine 23" L x 19,5" P x 37" H. Support (option) : 31 3/4" L x 16 1/2" P (hauteur réglable) x 25 1/2" H. Force maximale de sertissage : 420 tons. Moteur : 5 HP. Alimentation : 208–260V, 50–60 Hz, 1 phase, 20 A (NEMA L6‑20). Pompe : 2 étages.
Largeur (in) : 23
Largeur (mm) : 584

Construction
Couleur : Rouge

Détails de l'emballage
Conditionnement client : 1
Poids (lbs) : 557.4

Spécifications techniques

• Modèle / nom commercial : GC™32TSi™
• Référence : 78827 (GC32TSI 220V)
• Numéro produit : 74807004
• UPC : 770075556886
• Force maximale de sertissage : 420 tons (certains documents mentionnent 410 tons)
• Capacité de sertissage : jusqu'à 2" 6‑fils et 2,5" flexibles industriels
• Pression de service nominale (max) : 4 800 psi (330 bar)
• Moteur : 5 HP
• Alimentation : 208–260V, 50–60 Hz, monophasé, 20 A (prise NEMA L6‑20)
• Pompe : 2 étages
• Dimensions machine : 23" L x 19,5" P x 37" H
• Dimensions support (option) : 31 3/4" L x 16 1/2" P x 25 1/2" H (hauteur réglable)
• Poids (emballé) : 557.4 lbs
• Couleur : Rouge
• Connectivité : accès eCrimp® via Wi‑Fi ; tablette tactile amovible avec port de charge magnétique
• Fonctions de maintenance : décompression par pincement, mesure de diamètre de sertissage, plaques de retenue usinées, chargement rapide des matrices, tête auto‑lubrifiante
