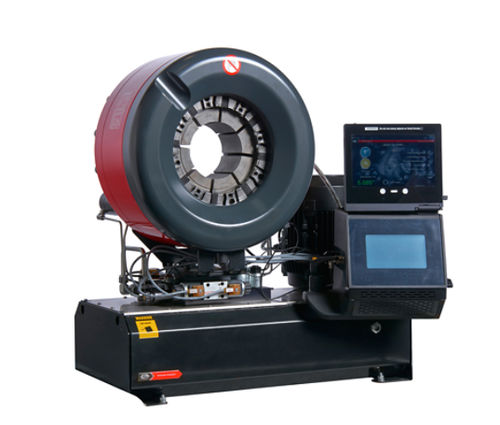

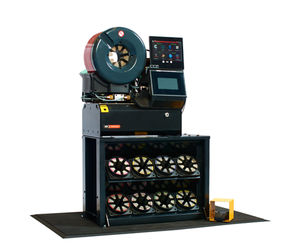

Sertisseuse pour flexible hydraulique GC™96TSi™

de tuyau flexiblehydrauliquede grande capacité

Présentation
La presse GC96TSi™-3 permet de sertir des flexibles 6‑fils jusqu'à 3" et des flexibles industriels jusqu'à 6" de diamètre intérieur. Cette machine permet aux distributeurs de réaliser des assemblages fiables et d'aspect professionnel, apportant une valeur ajoutée à l'utilisateur final. La tête de sertissage de grand diamètre autorise des terminaisons variées avec bagues et manchons sertissables. La GC96TSi™ offre une polyvalence accrue : en combinaison avec des jeux de matrices espaceurs optionnels et les matrices GC32™, elle peut également réaliser des assemblages de flexibles hydrauliques Gates.

• Panneau de contrôle à écran tactile pour une saisie rapide des paramètres de sertissage.
• Alimentation frontale horizontale pour un sertissage plus simple et pratique.
• Force de 550 t permettant de sertir une grande variété de raccords.
• Fermeture des matrices en 2 vitesses et rapide rétractation pour une fabrication rapide des assemblages.
• Jeux de matrices complets permettant de couvrir une large gamme de flexibles.
• Sertit jusqu'à 3" 6‑fils et flexibles industriels 6".

Sertissage intelligent et intuitif
Cette presse hydraulique de dernière génération est conçue pour assembler exclusivement les produits Gates à l'aide d'un panneau de commande tactile intuitif qui accède en permanence aux spécifications Gates eCrimp. La tablette tactile est amovible pour permettre un retour en direct et un diagnostic visuel. De plus, cela facilite la mise à jour de la machine dans des environnements sans accès constant au Wi‑Fi. La GC96TSi a été pensée pour simplifier l'utilisation avec des éléments tels que le chargement horizontal et le miroir arrière pour un sertissage sûr et efficace. De même, la tête auto‑lubrifiante et la vanne limitant les dépôts réduisent la maintenance.

Caractéristiques et avantages

• Spécifications Gates eCrimp™ embarquées, mises à jour via Wi‑Fi.
• Maintenance réduite grâce à une tête de sertissage auto‑lubrifiante utilisant une graisse haute compression.
• Outil standard à changement rapide pour un chargement simple des matrices.
• Alimentation frontale horizontale pour un sertissage plus simple et pratique.
• Force de 550 t permettant de sertir une large variété de raccords.
• Jeux de matrices complets couvrant une large gamme de flexibles.
• Vitesse d'assemblage améliorée grâce à une vanne pré‑remplie pour une action rapide.
• Port de charge magnétique pour une alimentation continue de la tablette lorsqu'elle est dockée.

Pièces disponibles (tableau)
Part # | Product # | Description
74800008 | 74800008 | GC96TS
78392/GC96TSI-3 | 74809003 | 78392 GC96TSI-3 CRIMPER
78640/GC96 TSI 3 STAND | 74809010 | 78640 GC96 TSI-3 STAND
78968/GC96TSI POTENTIOMETER | 74820132 | 78968 GC96TSI POTENTIOMETER
| 74827263 | GC96TSI INVERTER

Caractéristiques techniques

• Capacité de sertissage : jusqu'à 3" 6‑fils et jusqu'à 6" de diamètre intérieur pour flexibles industriels.
• Force de sertissage : 550 t.
• Action des matrices : fermeture en 2 vitesses et rétractation rapide.
• Jeux de matrices : jeux complets ; compatibles avec matrices espaceurs optionnelles et matrices GC32™ pour assemblages Gates.
• Commandes : panneau tablette tactile électronique, tablette amovible pour diagnostics et mises à jour ; spécifications Gates eCrimp™ embarquées (mise à jour Wi‑Fi possible).
• Orientation d'alimentation : alimentation frontale horizontale pour faciliter l'utilisation.
• Fonctions de maintenance : tête auto‑graissante (graisse haute compression) ; vanne limitant l'accumulation ; vanne pré‑remplie pour action rapide.
• Outillage : outil standard à changement rapide pour chargement simple des matrices ; port de charge magnétique pour la tablette en dock.
• Pièces et services associés : variantes et accessoires listés dans le tableau des pièces (GC96TS, GC96TSI‑3, support, potentiomètre, onduleur).
