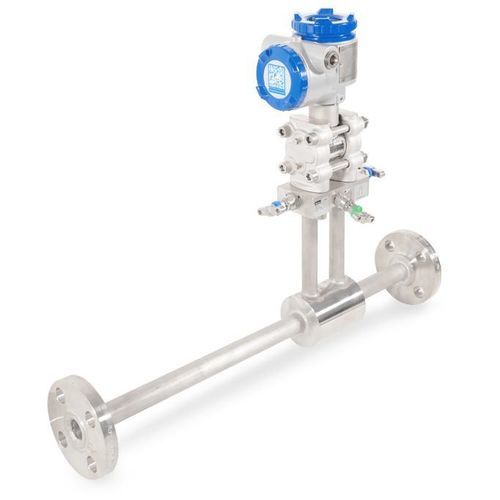

Débitmètre à diaphragme RED66

volumiquepour gazpour vapeur

DÉBITMÈTRE À ORIFICE INTÉGRÉ POUR FAIBLES DÉBITS INDUSTRIELS
UNE MESURE FIABLE DES LIQUIDES ET DES GAZ DANS LES CONDUITES DE PETIT DIAMÈTRE

Le débitmètre à orifice intégré Fuji Electric est conçu pour mesurer avec précision les faibles débits de liquides ou de gaz. Compact, robuste et simple à installer, il s’intègre facilement aux systèmes de mesure par pression différentielle.

CARACTÉRISTIQUES DÉBITMÈTRE À ORIFICE INTÉGRÉ

• Mesure de très faibles débits liquides ou gazeux
• Montage direct sur transmetteur de pression différentielle
• Corps usiné en acier inoxydable 316
• Six tailles de section d’orifice interchangeables
• Installation avec brides ovales standard
• Pression statique maximale : 160 bar
• Température maximale : 120 °C
• Précision jusqu’à ±2 % avec étalonnage du débit

APPLICATIONS
Ce débitmètre est adapté au contrôle des procédés industriels pour la mesure de débit de gaz, vapeurs, liquides corrosifs et non corrosifs.

AVANTAGES

• Installation simple, sûre et précise
• Suppression des lignes d’impulsion grâce au montage direct
• Maintenance facilitée par les brides ovales
• Sécurité renforcée grâce à la bague collectrice
• Solution adaptée aux conduites de petit diamètre
• Possibilité de fourniture en ensemble complet étalonné
