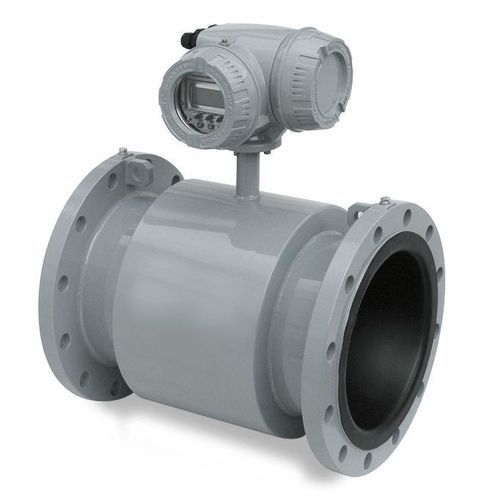

Débitmètre électromagnétique M3000

volumiquepour liquidesà insertion

Mesure de débit électromagnétiqueDomaines d'applicationLes Débitmètres M3000 et M4000 sont destinés plus spécialement à la mesure de débit dans l’industrie pharmaceutique et chimique ainsi que pour tous les sites dans l’eau et le traitement de l’eau classés zone dangereuse.AvantagesRaccordement à bridesPrécision : ±0,2 % du débit mesuréÉchelle débit : 0,03 – 12 m/sProtection IP67Utilisable en zones dangereusesDN 6 – 600 (1/4“- 56“)Caractéristiques techniques principalesAlimentation85 – 265 Vca, 45–65 Hz inférieur à 20 VA, 24 Vcc en optionPrécision±0,2% du débit mesuré, supérieur ou égal à 0,5 m/s±1,25 mm/s du débit mesuré, inférieur à 0,5 m/sRépétabilitéInférieur à 0,1% de la pleine échelleÉchelle0,03 – 12 m/sConductivitémin. 5 µS/cm (20 µS/cm pour de l’eau déminéralisée)Sens débitbi-directionnelAffichageLCD, 4 lignes / 16 caractères, rétro-éclairé, débit, 3 totaliseurs et indicateur d’étatsProgrammation3 boutons ou via le crayon magnétiqueInterfaceRS232 pour valeurs mesurées et programmationSortie analogique0/4- 20 mA ≤750 ohms, le sens du débit est indiqué sur une sortie logique séparéeSortie impulsionactive ou passive, 2 collecteurs ouverts et 2 relaisCollecteur ouvert: actif 18 Vcc, 25 mA, passif 24 Vcc, 20 mA (max. 0,5 W)Sortie fréquencemax. 10 kHz (collecteur ouvert)Sortie indication étatsAlarme min./max., preselection, sens débit, message d’erreur (configuration libre)Détection tube videÉlectrode séparéeCoupure bas débit0-10%BoîtierAluminium mouléProtectionIP67Insertion câble3 x M 20Température d'utilisation-20 à +60°CAgréments zone dangereuseM3000:FM/CSA class I, div. 2 / zone 2ATEX II 3 G Ex nA ia IIC T3 Ta = -20°C à +50°C, IP66 (débitmètre complet)ATEX II 3 G Ex nA [ia] IIC T3 Ta = -20°C à +50°C, IP66 (convertisseur uniquement)M4000:FM/CSA class I, div. 1 / zone 1ATEX II 2 G Ex d e ia IIC T3 Ta = -20°C à +50°C, IP66 (débitmètre complet)ATEX II 2 G Ex d [ia] IIC T4 Ta = -20°C à +50°C, IP66 (convertisseur uniquement)Montage à bride pour zone dangereuse Type VDiamètres disponibles : DN 6 à 600 (M3000) ou DN 6 à 300 (M4000)Pression nominale : PN 10 à PN 100TypeDiamètreTempérature FluideNéoprèneDN 25 à 6000 à 80°CCaoutchouc durDN 25 à 6000 à 80°CPFADN 6 à 10-40 à +150°CPTFEDN 15 à 200-40 à +150°CHalarDN 300 à 600-40 à +150°CTechnologiesRenforcez la sécurité avec nos débitmètres électromagnétiques M3000 et M4000 ATEX, conçus pour les zones dangereuses : pharmacie/chimie/traitement de l'eau.Le convertisseur permet une mesure de débit en zone dangereuse classifiée Ex zone 1 et 2 en montage compact ou à distance.L’électronique est montée dans un boîtier en aluminium moulé avec une protection IP67.La configuration peut s’effectuer couvercle fermé à l’aide d’un crayon magnétique ou couvercle ouvert à l’aide de 3 touches.L’afficheur à 4 lignes permet l’indication du débit mesuré, des totalisateurs et des différents messages d’état.L’ajustement de la fréquence d’excitation des bobines donne la possibilité d’adapter les convertisseurs M3000 et M4000 à des applications difficiles.Cette nouvelle électronique offre une meilleure précision de mesure, principalement à bas débit.Caractéristiques / Spécifications techniques :Modèles : M3000/4000Type : Débitmètre électromagnétique ATEXPrécision : ±0,2 % du débit mesuréÉchelle de mesure : 0,03 – 12 m/sProtection : IP67Diamètre nominal : DN 6 – 600 (M3000), DN 6 – 300 (M4000)Température d'utilisation : -20 à +60°CAlimentation : 85 – 265 Vca, 45–65 Hz, 24 Vcc en optionAffichage : LCD, 4 lignesSorties : analogique, impulsion, fréquence, indication d'étatsMontage : à bridesUtilisation : zones dangereuses (ATEX, FM/CSA)
