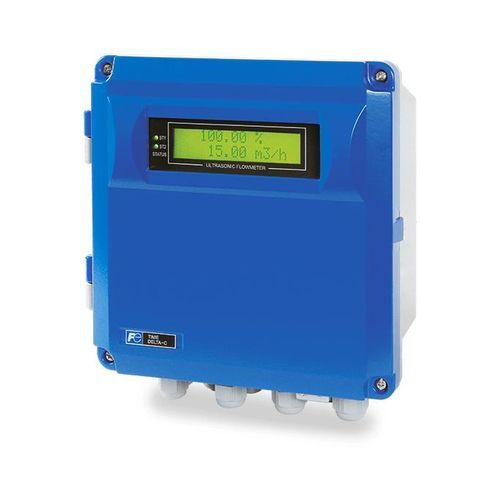

Débitmètre à ultrasons FSV-L

volumiqueà gasoilà montage mural

Mesure de débit par ultrasons.Domaines d'application : Système d’air conditionné (Mesure de débit d’eau de chauffage et de refroidissement), installations de chauffage, ventilation et Climatisation (HVAC), applications d’économie d’énergie, etc.Avantages :2 voies de mesure et fonction de calcul de la consommation d’énergieHaute précision de mesure : ±1,0%Temps de réponse rapide : 0.2 secProtection IP67Signaux de sortie : sorties 4-20 mA (2 points), impulsion et alarme (4 points)Communication RS485 MODBUS™ en optionCe débitmètre à ultrasons à montage fixe applique une méthode de mesure reposant sur la différence de temps de transit. En tirant parti des dernières avancées électroniques et de la technologie de traitement numérique des signaux, nous avons mis au point un appareil compact et léger, d’une précision accrue et facile à utiliser, tout en conservant une excellente immunité à la formation de bulles d’air. La fonction de communication (MODBUS® : en option) est également disponible.FluideLiquides homogènes acceptant la propagation des ondes ultrasoniques (eau de service, eau usée, eau industrielle, eau de mer, eau pure, eau d’arrosage, huile, etc.)Type de mesureMesure à ultrasons par différence de temps de transit – 1 ou 2 voiesFonctions spécifiquesDeux voies de mesure indépendantes (FSVE_A12-L)Une voie de mesure à 2 cordes (FSVE_A12-L)Une voie de mesure et calcul d’énergie (FSVE_B12-L)Température de fluide-40°C à 200℃ (dépend du capteur)Type de tuyauterieCapteurDiamètre extérieurMatérielFSSA (montage en V)25–225 mmPlastique (PVC, etc.)Métal (acier inox, acier, cuivre, aluminium, etc.)FSSC (montage en V)50–600 mmFSSC (montage en Z)600–1200 mmFSSD (montage en V)13–100 mmFSSE (montage en V ou en Z)200–6000 mmFSSH (montage en V ou en Z)50–400 mmÉchelle0 à ±0.3…..±32 m/sPrécision±1% de la vitesse (vitesse d’écoulement ≥2 m/s)Temps de réponse0.2 seconde (mode haute vitesse)Température de fonctionnement-20°C à +55°C (convertisseur)-20°C à +60°C…80°C (dépend du capteur)Sortie analogique4–20 mA CC, 1 point (charge maxi: 600Ω)Sortie contactCollecteur ouvert : 4 pointsTotal, alarme, etc.Sortie impulsion Total : 1 Imp./jour à 100 Imp./sec. (collecteur ouvert)Communication sérieRS-485 (MODBUS) (option)AfficheurLCD avec retro éclairage, 2-ligne 16-digitsClavier4 touches (ESC, up, shift, enter)Tension d'alimentation100–240 V CA, 50/60 HzBoîtier convertisseurAlliage d’aluminium, IP67Montage convertisseurMontage mural ou montage sur tubeDimension convertisseur (mm)H2240 x L247 x P134Caractéristiques / Spécifications techniques :2 voies de mesure indépendantesHaute précision : ±1,0%Temps de réponse rapide : 0.2 secProtection IP67Sorties 4-20 mA (2 points), impulsion et alarme (4 points)Communication RS485 MODBUS™ en optionAlimentation : 100 à 240Vca - 50/60HzMontage mural ou sur tubeAfficheur LCD rétroéclairéClavier 4 touches
