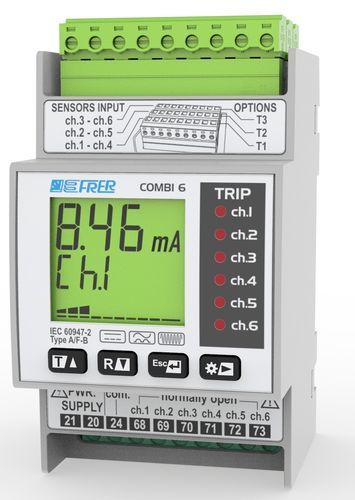

Détecteur de défaut à la terre X52UB6

Description
Le relais différentiel de terre multicanal X52UB6 COMBI 6 est conçu pour la surveillance et la protection de jusqu'à 6 systèmes indépendants. L'appareil occupe 3 modules DIN et intègre des borniers amovibles pour faciliter l'installation et le câblage. Quatre touches frontales permettent la programmation directe ; la fonction copier/coller dans le menu de réglage accélère la configuration. Un bouton dédié de défilement des canaux permet de sélectionner l'entrée affichée. En cas de déclenchement, l'affichage montre automatiquement le dernier canal déclenché et la LED correspondante s'allume.

Caractéristiques principales

• Fonction : relais différentiel de terre multicanal pour surveillance et protection
• Entrées/canaux indépendants : jusqu'à 6
• Dimensions instrument : 3 modules DIN
• Borniers : amovibles pour simplifier le câblage et la maintenance
• Interface utilisateur : 4 touches frontales pour la programmation ; copier/coller des configurations
• Navigation des canaux : bouton dédié pour faire défiler et sélectionner l'entrée affichée
• Indication de déclenchement : affichage automatique du dernier canal déclenché ; LED par canal
• Versions disponibles : Type B, Type A/F, Mixte B-A/F (5 combinaisons d'entrée)

Versions disponibles

• Seulement Type B
• Seulement Type A/F
• Mixte B-A/F avec 5 combinaisons d'entrée sélectionnables

Téléchargements

• Fiche technique (PDF)
• Manuel utilisateur (PDF)
• Plan technique (PDF / DWG / STP)

Vidéos
Vidéos de présentation et de démonstration disponibles pour faciliter l'installation et la mise en service.

Spécifications techniques

• Famille : COMBI 6 (relais différentiels de terre multicanal)
• Modèle : X52UB6
• Entrées : jusqu'à 6 canaux indépendants
• Dimensions : 3 modules DIN
• Borniers : amovibles
• Interface : 4 touches frontales ; fonction copier/coller
• Sélection de canal : bouton de défilement dédié ; affichage du canal sélectionné ou du dernier déclenché
• Indicateurs : LED par canal pour l'état de déclenchement
