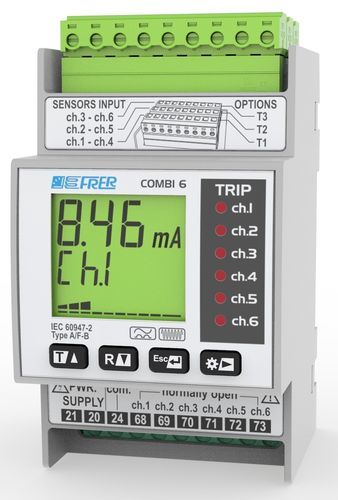

Détecteur de défaut à la terre X52UL6

Présentation
Le relais de fuite à la terre multicanal COMBI 6 (modèle X52UL6) est conçu pour la surveillance et la protection de jusqu'à six systèmes électriques indépendants. L'instrument compact occupe 3 modules DIN, centralisant la protection multi-circuits tout en réduisant l'encombrement du tableau et en simplifiant le câblage. Des blocs de bornes amovibles facilitent le raccordement et la maintenance.

Fonctionnalités clés

• Surveille jusqu'à 6 systèmes indépendants (multicanal)
• Compact : instrument unique sur 3 modules DIN
• Blocs de bornes extractibles pour faciliter le câblage et l'installation
• Quatre touches frontales pour une programmation immédiate
• Fonction copier/coller dans le menu de réglage pour simplifier la configuration
• Bouton dédié pour faire défiler les canaux et sélectionner l'entrée affichée
• Affichage automatique du dernier canal déclenché et LED d'indication du canal déclenché
• Disponible en plusieurs versions : Type B, Type AF et mixte B/AF

Versions disponibles

• Type B uniquement
• Type AF uniquement
• Mixte B/AF avec 5 combinaisons d'entrée différentes

Fonctionnement et affichage
La face avant comprend quatre touches programmables et un bouton de défilement des canaux. L'affichage présente le canal sélectionné ; en cas de déclenchement, l'écran affiche automatiquement le dernier canal déclenché et la LED correspondante s'allume. Les réglages peuvent être copiés/collés entre canaux pour une configuration rapide.

Notes mécaniques et d'installation
Largeur de l'appareil : 3 modules DIN. Blocs de bornes extractibles fournis pour faciliter le câblage et la maintenance. Conçu pour montage en panneau avec dimensions optimisées afin de réduire l'espace et la complexité du câblage.

Documentation

• Fiche technique et manuel d'utilisation téléchargeables
• Dessins techniques (PDF/CAD) disponibles pour la découpe et le montage en panneau

Caractéristiques techniques

• Modèle : X52UL6
• Type de produit : Relais de fuite à la terre multicanal COMBI 6
• Nombre de canaux : Jusqu'à 6 entrées indépendantes
• Versions : Type B uniquement ; Type AF uniquement ; Mixte B/AF (5 combinaisons d'entrée)
• Dimensions : 3 modules DIN
• Connexions : Blocs de bornes extractibles
• Touches frontales : 4 touches programmables
• Aides à la programmation : fonction copier/coller dans le menu de réglage
• Sélection de canal : bouton dédié pour le défilement/affichage
• Indication de déclenchement : affichage automatique du dernier canal déclenché et LED correspondante
