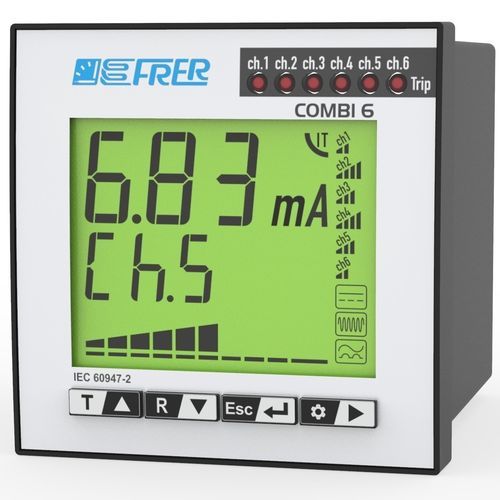

Détecteur de défaut à la terre X72UX6

Aperçu
Le relais de détection de fuite à la terre multicanal COMBI-6 X72UX6 assure la surveillance et la protection de jusqu'à 6 circuits de fuite à la terre indépendants. L'appareil de panneau compact 72x72 mm réduit l'encombrement et simplifie le câblage grâce à des blocs de bornes amovibles. La face avant intègre 4 touches de programmation, un bouton dédié au défilement des canaux et une fonction copier/coller dans le menu des paramètres. En cas de déclenchement, l'affichage indique automatiquement le dernier canal déclenché et la LED du canal concerné s'allume. Disponible en Type B, Type AF et Mixte B/AF avec cinq combinaisons d'entrées.

Principales fonctionnalités

• Surveillance et protection pour jusqu'à 6 circuits de fuite à la terre indépendants
• Taille de panneau compacte 72x72 mm
• Blocs de bornes amovibles pour un câblage et une maintenance facilités
• 4 touches frontales pour la configuration directe
• Fonction copier/coller dans les paramètres pour accélérer la mise en service
• Bouton dédié pour le défilement des canaux afin de sélectionner l'entrée affichée
• Affichage automatique du dernier canal déclenché avec indication LED par canal

Versions disponibles

• Type B uniquement
• Type AF uniquement
• Mixte B/AF (5 combinaisons d'entrée)

Documentation
Fiche technique, manuel utilisateur et plans techniques disponibles sur demande.

Spécifications techniques

• Modèle : X72UX6
• Dimensions panneau : 72 x 72 mm
• Canaux : jusqu'à 6 systèmes indépendants
• Type de bornes : blocs de bornes amovibles
• Interface frontale : 4 touches de programmation + bouton de défilement des canaux
• Comportement de l'affichage : affiche l'entrée sélectionnée ; en cas de déclenchement affiche automatiquement le dernier canal déclenché
• Indication visuelle : LED par canal pour signaler le déclenchement
• Aide à la configuration : fonction copier/coller dans le menu des paramètres
• Variantes produit : Type B, Type AF, Mixte B/AF (5 combinaisons d'entrée)
• Usage prévu : surveillance et protection de plusieurs circuits de fuite à la terre
