Turbocompresseur compact TCB Series

stationnairepour production d'énergiepour turbine

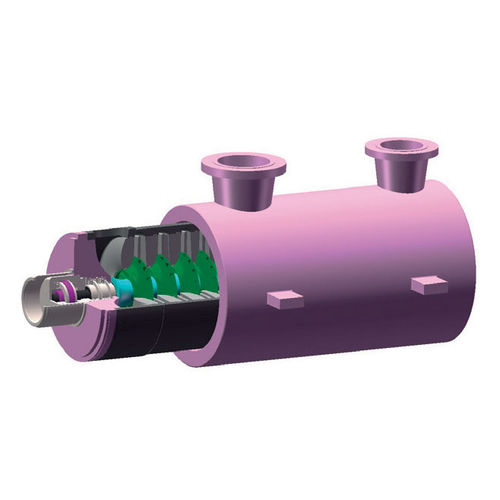

Les compresseurs de process TCB sont du type à division verticale, avec des couvercles d'extrémité fixés au corps principal à l'aide de boulons ou d'anneaux de cisaillement. Les brides de process sont généralement montées sur la partie supérieure du cylindre, en ligne ou inclinées. Ce type de machine est généralement sélectionné pour les applications haute pression (plus de 40 bars) et pour les applications de services critiques (mélanges d'hydrogène, gaz toxiques). Le rotor et les éléments internes fixes sont assemblés sous forme d'un faisceau intérieur cylindrique. En retirant le couvercle d'extrémité, ce faisceau est inséré ou retiré axialement à travers une extrémité de l'enveloppe extérieure. Normalement plus compacts que les machines TCH, les compresseurs à cylindres TCB sont équipés de 2 à 9 roues par carter. Les paliers lisses et les paliers de butée sont du type à patins oscillants. Les garnitures mécaniques à gaz sec sont le choix standard pour les bouts d'arbre, tandis que les garnitures intermédiaires sont du type à labyrinthe. Alors que l'inspection et l'entretien du rotor et des membranes nécessitent le démontage du faisceau intérieur, les roulements ainsi que les joints d'étanchéité d'extrémité d'arbre sont accessibles directement de l'extérieur, facilitant ainsi ces opérations.
