Turbocompresseur stationnaire TCH Series
pour production d'énergiepour turbine

turbocompresseur stationnaire
turbocompresseur stationnaire
turbocompresseur stationnaire
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
stationnaire
Applications
pour production d'énergie
Autres caractéristiques
pour turbine
Pression

40 bar (580 psi)

Description

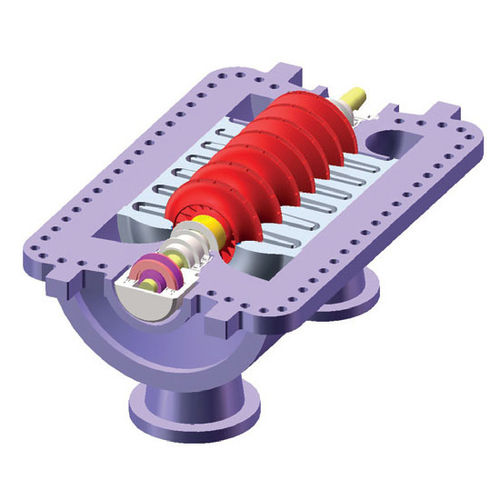

Les compresseurs de process TCH sont du type à division horizontale, ce qui signifie que le carter est constitué de deux moitiés, articulées sur un plan parallèle à l'axe du rotor. Les applications basse et moyenne pression (jusqu'à 40 bar) sont typiques pour cette conception. Cette configuration permet un accès plus facile à tous les éléments internes pour l'inspection et l'entretien, car la plupart des buses de tuyauterie sont situées sur la moitié inférieure du boîtier, et il suffit de dévisser le joint et de soulever le boîtier supérieur, le rotor et les autres composants internes peuvent être entretenus, sans enlever la tuyauterie de processus et la tuyauterie auxiliaire. Les compresseurs de la série TCH, conformes à la norme API617, peuvent être agencés dans une variété de configurations de chemin d'écoulement, mettant en œuvre une à dix roues, selon la hauteur manométrique requise. Lorsqu'un refroidissement entre étages n'est pas nécessaire, l'agencement est généralement une configuration en ligne, avec un seul corps et une seule voie d'écoulement. Lorsqu'un refroidissement intermédiaire est nécessaire, la configuration de la machine aboutit généralement à un compresseur en deux parties, soit en ligne (composé), soit dos à dos, avec un seul corps et deux voies d'écoulement. Une configuration à double flux est également disponible pour les applications à haut débit et à faible hauteur d'élévation, avec un seul corps et deux voies d'entrée convergeant vers une seule sortie.

---
