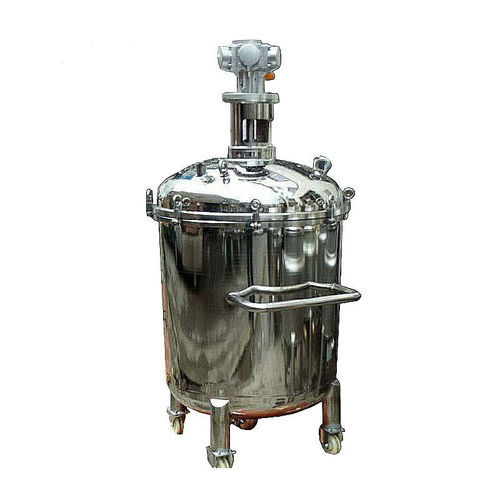

Réacteur à cuve agitée

pour l'industrie pharmaceutiquepour l'industriepour produits chimiques

Présentation
Les réacteurs à double enveloppe JCT Machinery sont des cuves de réaction en acier inoxydable équipées d’un agitateur et d’une enveloppe (jacket) pour la circulation d’un fluide chauffant ou refroidissant. Ils sont conçus pour des procédés nécessitant contrôle thermique et agitation en industries chimiques, pharmaceutiques, colorants et peintures.

Principales manifestations de conditions dangereuses

• Entrée d’air lors de la maintenance (ouverture du trou d’homme, remplacement incomplet) pouvant former un mélange explosif dans la cuve.
• Utilisation de gaz inflammables pour la pressurisation ou les essais de pression/fuite sans contrôles appropriés créant des atmosphères explosives.
• Travaux à chaud sans analyse de risque, permis ou isolation correcte (plaques aveugles) augmentant le risque d’incendie/explosion.
• Brides, boulons ou connexions de vannes mal étanches susceptibles de fuir ou de céder sous pression.
• Fonctionnement au‑delà des charges de conception (surpression, surcharge) pouvant entraîner une défaillance catastrophique.
• Abaissement non autorisé des niveaux liquides rendant les joints hydrauliques inefficaces et permettant l’entrée d’air via pompes/compresseurs.
• Modifications non détectées des paramètres de procédé (par ex. intrusion d’oxygène, excursions de température) pouvant déclencher des réactions dangereuses.

Principaux types d'erreurs opérationnelles

• Séquence incorrecte lors du remplacement ou du nettoyage des équipements générant des risques emprisonnés.
• Mauvaise opération des vannes (décalage, mauvaise séquence, délais) provoquant reflux, pression retenue ou surpression.
• Alimentation trop rapide ou inégale entraînant une montée rapide de température ou la solidification du produit.
• Non‑évacuation en temps utile des condensats ou mauvaise gestion du condensat provoquant surpression d’eau.
• Problèmes d’aspiration des compresseurs/pompes autorisant l’entrée d’air et la formation de mélanges explosifs.
• Arrêt prématuré des pompes ou de la circulation d’eau provoquant surchauffe locale et détérioration de l’équipement.
• Introduction de matériaux inappropriés susceptibles de se décomposer ou de réagir violemment lors du traitement.
• Manutention incorrecte des vannes de sortie entraînant débordement ou projection de produits avec risque d’inflammation en présence de feu ouvert.

Conception du réacteur à double enveloppe (points clés)

• Construction: cuve en acier inoxydable, agitateur interne et enveloppe externe ou intégrée pour circulation du fluide caloporteur.
• Fonction de l’enveloppe: permettre le chauffage ou le refroidissement contrôlé en faisant circuler un milieu thermique.
• Applications typiques: synthèse chimique, réactions pharmaceutiques, traitements de colorants, fabrication de peintures et autres procédés thermosensibles.

Précautions et points d'entretien

• Isoler complètement le réacteur des lignes de production lors de la maintenance à l’aide de plaques aveugles certifiées; vérifier l’intégrité de l’isolation avant tout travail.
• Effectuer les travaux à chaud uniquement après une analyse des risques et avec permis valide; assurer ventilation et atmosphère exempte de gaz.
• Ne pas utiliser de gaz inflammables pour les essais ou la pressurisation sauf mesures de sécurité et surveillance adéquates.
• Appliquer des procédures claires et former les opérateurs au séquençage correct des vannes pour éviter reflux et pressions emprisonnées.
• Surveiller en continu les paramètres de procédé (pression, température, teneur en oxygène) et activer alarmes sur écarts.
• Protéger pompes et compresseurs contre le fonctionnement à sec et la succion négative; assurer vidange des condensats et contrôle des niveaux.

Caractéristiques techniques

• Matériau: acier inoxydable pour parties en contact avec le produit.
• Type: réacteur encamisé / cuve de réaction avec dispositif d’agitation.
• Composants principaux: corps du réacteur, agitateur interne, gaine (jacket), trou d’homme, vannes, brides et joints.
• Rôle de la gaine: chauffage/refroidissement via un milieu circulant (huile thermique, vapeur, eau, glycol selon spécifications).
• Automatisation: nécessite surveillance de niveau, température et pression, avec interverrouillages de sécurité.
• Industries usuelles: chimie, pharmacie, colorants, peinture et procédés industriels spécialisés.
• Focus maintenance: isolation (plaques aveugles), permis de travail à chaud, séquençage vannes/pompes, évacuation des condensats et surveillance des paramètres.
