Calcinateur à gaz pour calcaire

bas NOxd'alumine

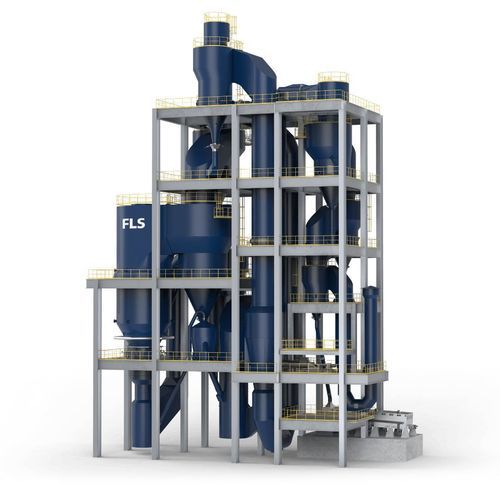

Aperçu Les calcinateurs à suspension gazeuse (GSC) de FLSmidth sont des systèmes de calcination flash stationnaires destinés au traitement thermique des minéraux fins. Ils permettent une instrumentation directe, une flexibilité des combustibles et une récupération de chaleur robuste pour la calcination de la potasse, phosphate, calcaire, magnésite, gypse, alumine, trona, argiles, talc et matériaux similaires.

Principaux avantages

• Plus faciles à optimiser et automatiser : la conception stationnaire permet une instrumentation directe et une intégration simple au DCS pour un meilleur contrôle et une meilleure visibilité.
• Entretien moindre comparé aux systèmes rotatifs : contraintes mécaniques réduites sur les revêtements réfractaires et absence d'alignement de composants rotatifs, prolongeant la durée de vie des revêtements et réduisant les arrêts.
• Récupération de chaleur optimisée réduisant la consommation de combustible : gaz d'échappement chaud et solides calcinés transfèrent la chaleur via plusieurs préchauffeurs et refroidisseurs cyclone.
• Flexibilité des combustibles réduisant coûts et émissions : compatible avec combustibles solides, liquides et gazeux et adaptable aux alternatives bas-carbone (biomasse, hydrogène, systèmes électrifiés).

Principales caractéristiques

• Conception propriétaire de calcinateur flash assurant l'entraînement des solides, un transfert thermique élevé et un mélange adapté aux différents combustibles.
• Préchauffeurs et refroidisseurs à cyclone haute efficacité pour une récupération de chaleur robuste des flux de gaz et de produit.
• Spécifications réfractaires propriétaires pour minimiser les pertes thermiques de surface et prolonger la durée de vie.
• Conception pour automatisation complète : instrumentation et caractéristiques mécaniques prêtes pour intégration DCS.

Applications, capacités et conception mécanique

• Matériaux d'alimentation typiques : potasse, phosphate, calcaire, magnésite, gypse, alumine, trona, argiles, talc et autres minéraux fins.
• Exemples de capacité : ingénierie sur mesure ; unités documentées de ~1 t/h à ~800 t/h selon l'application.
• Plage de diamètres et options mécaniques : tailles de ~1 m de diamètre à ~10 m ; plateformes intégrales, dispositions pour démontage par grue et composants pré-revêtus pour faciliter l'installation.
• Conception orientée maintenance : configuration stationnaire réduisant l'usure rotative ; composants de petit diamètre fournis pré-revêtus si nécessaire.

Options et systèmes optionnels

• Automatisation et contrôle : packs DCS pour automatisation complète.
• Circuits d'alimentation en combustible pour combustion de combustibles solides ou biomasse.
• Circuits de traitement des gaz d'échappement pour le contrôle des émissions.
• SNCR pour réduction des NOx et options de refroidissement secondaire du produit.

Maintenance et services FLSmidth fournit un support complet sur le cycle de vie : essais pilote, supervision de mise en service, inspections, pièces de rechange, rétrofits, formation et assistance pour conversions énergétiques (combustion à l'hydrogène, oxyfuel, électrification).

Questions fréquentes (sélection)

• Qu'est-ce qu'un calcinateur flash ? Un four industriel utilisé pour le traitement thermique rapide des particules fines en les suspendant dans un flux ascendant de gaz chauds.
• Comment fonctionne un calcinateur flash ? Il suspend les particules fines dans un flux de gaz chaud pour obtenir un chauffage rapide ; le transfert thermique et le mélange sont renforcés par des systèmes de récupération à cyclone.
• Quels matériaux un calcinateur flash peut-il traiter ? Les GSC traitent argiles, calcaires, minerais et autres minéraux fins ; chaque unité est conçue sur mesure selon l'application.

Caractéristiques techniques

• Fabricant / marque : FLSmidth (FLS).
• Famille de produit : calcinateur à suspension gazeuse (GSC).
• Capacité de traitement typique : ~1 t/h à ~800 t/h (dépend de l'application).
• Plage de diamètre typique : ~1 m à ~10 m (dépend du site).
• Récupération de chaleur : plusieurs préchauffeurs cyclone et refroidisseurs cyclone pour récupération thermique.
• Capacité carburant : compatible avec combustibles solides, liquides et gazeux ; adaptable à biomasse, hydrogène et chauffage électrifié.
• Automatisation : conçu pour instrumentation et intégration DCS.
• Caractéristiques de maintenance : conception stationnaire, accès intégrés et options de composants pré-réfractés.
• Options de contrôle des émissions : circuits de traitement des gaz d'échappement et SNCR pour NOx.
• Applications typiques : calcination de potasse, phosphate, calcaire, magnésite, gypse, alumine, trona, argiles, talc.
