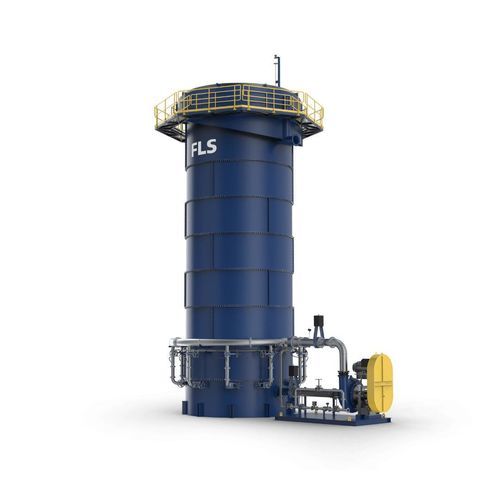

Machine de flottaison

Présentation
Capables de produire des concentrés de haute teneur conformes aux spécifications finales, les cellules de flottation en colonne FLS sont adaptées aux applications de nettoyage (cleaner), complétant les cellules mécaniques et améliorant la performance globale de flottation. Elles sont également efficaces pour la flottation inverse des silices insolubles dans les minerais de fer.

Avantages clés

• Récupération des fines améliorée — grand rapport hauteur/diamètre offrant une large zone de collecte et des taux de collision et d'attachement améliorés, renforcés par un sparging en ligne de type venturi pour un contact à haute intensité.
• Concentration à haute teneur — grandes profondeurs de mousse et lavage de la mousse permettant un nettoyage efficace du concentré avant récupération, autorisant un fort relèvement du titre et un débordement de haute teneur vers les canaux de concentré.
• Maintenance simplifiée du système de sparging — système (pompe de recirculation et diffuseurs) monté à l'extérieur, éliminant la nécessité d'entrer dans la cuve; vannes d'isolement optionnelles permettant l'entretien des diffuseurs en ligne.
• Faible CAPEX et délai d'installation court — construction modulaire et containerisable minimisant l'ingénierie, simplifiant la logistique, raccourcissant les délais de livraison et réduisant les coûts et risques d'usinage sur site.

Caractéristiques et fonctionnement

• Système de sparging inline de type venturi : l'air est cisaillé dans le boue sous des variations de pression dynamique pour assurer un contact bulle‑particule à haute intensité, améliorant les taux de collision et d'attachement par rapport aux diffuseurs à buse traditionnels.
• Grand rapport hauteur/diamètre offrant une zone de collecte étendue et une mousse plus profonde pour un lavage/nettoyage efficace.
• Capacité de lavage de la mousse utilisant de l'eau de lavage pour améliorer la teneur du concentré.
• Système de sparging monté à l'extérieur et vannes d'isolement optionnelles pour simplifier la maintenance et réduire les temps d'arrêt.
• Construction modulaire avec composants containerisables pour simplifier la logistique, réduire l'usinage sur site et diminuer le temps d'installation.

Options intelligentes et de surveillance

• Caméras de mousse — fournissent une image claire et une analyse du mouvement de la mousse sur le launder pour améliorer le contrôle du circuit de flottation.
• Pack de flottation intelligent — ajustements automatisés de récupération via des algorithmes intégrant caméras de mousse et analyseurs d'échantillons en ligne pour optimiser le taux de récupération.

Avantages durabilité et performance

• Efficacité énergétique — conception innovante des diffuseurs maximisant le contact avec une consommation d'énergie minimale, prolongeant la durée de vie des composants en contact avec les milieux humides et réduisant la consommation électrique.
• Sécurité — sparging monté à l'extérieur et construction modulaire simplifiant la maintenance et la logistique, réduisant les risques sur site.
• Circularité — diffuseurs très résistants à l'usure et composants durables augmentant l'efficience matérielle et la durée de service.
• Réduction des émissions logistiques — composants modulaires et containerisables simplifiant la livraison et l'assemblage sur site, diminuant les émissions liées à la logistique.

Services et support d'essais
Le FLS Minerals Testing and Research Centre accompagne l'optimisation des systèmes de flottation en déterminant le dimensionnement, la configuration et les pratiques opérationnelles optimales pour les circuits de flottation. Les cellules en exploitation sont soutenues par un réseau mondial de centres de service fournissant assistance technique tout au long du cycle de vie, inspections d'équipements, supervision de maintenance et formations adaptées. Des pièces de rechange et pièces d'usure sont disponibles pour maintenir la performance à long terme des cellules de flottation.

Caractéristiques techniques

• Application typique : flottation en stade de nettoyage, production de concentré à haute teneur et flottation inverse des silices insolubles des minerais de fer.
• Système de sparging : sparging inline de type venturi (contact à haute intensité) ; pompe de recirculation et diffuseurs montés en externe ; vannes d'isolement optionnelles pour maintenance en ligne.
• Contrôle & surveillance de la mousse : options caméras de mousse et pack de flottation intelligent (ajustement automatique de récupération via imagerie de mousse et analyse en ligne).
• Construction : composants modulaires containerisables pour simplifier la logistique et réduire l'usinage sur site.
• Plage de surface de section transversale : de 0,79 m2 à 28,27 m2.
• Plage de volume utile : de 2,5 m3 à 472,5 m3.
• Avantages : récupération des fines améliorée, mousse profonde et stable pour un lavage efficace, réduction du CAPEX et du temps d'installation, efficacité énergétique améliorée et réduction des émissions liées à la logistique.
