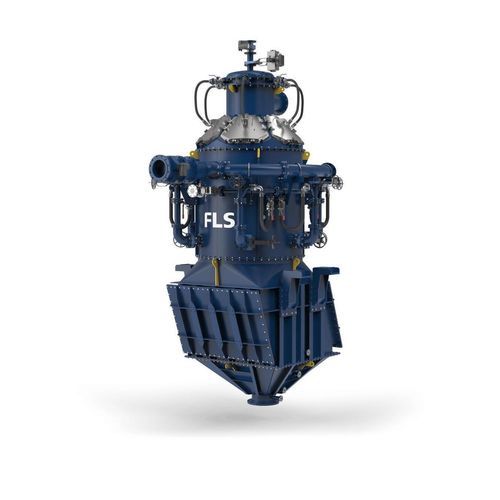

Machine de flottaison RFC™ series

Overview
La cellule de flottation REFLUX™ (RFC™) de FLSmidth est une solution à haut débit conçue pour offrir une capacité de traitement nettement supérieure tout en réduisant l'empreinte d'usine. Le RFC fonctionne à des flux de gaz et d'alimentation élevés et utilise de l'eau de fluidisation (lavage) pour permettre jusqu'à dix fois plus de débit que les cellules conventionnelles, tout en améliorant l'efficacité de séparation.

Key benefits

• Réduction du CAPEX et de l'OPEX en remplaçant plusieurs cellules conventionnelles et en diminuant le volume/empreinte requis.
• Amélioration du grade et du rendement grâce à une hydrodynamique optimisée et à un contact bulle‑particule à haut cisaillement.
• Coûts d'exploitation inférieurs : réduction de la consommation électrique (jusqu'à ~30%), de la consommation d'air (jusqu'à ~65%) et de l'eau de lavage par rapport aux technologies de lavage de mousse.
• Débit élevé (jusqu'à 10× les cellules conventionnelles) facilitant les augmentations de capacité et la minimisation de l'empreinte.

How it works

• Des diffuseurs de pré‑contact à fort cisaillement et des canaux inclinés permettent une opération saturée en air et produisent des bulles plus fines, augmentant le flux de surface de bulle (jusqu'à ~4× vs cellules traditionnelles).
• Le contact bulle‑particule se produit dans un environnement à forte vitesse de cisaillement pour augmenter les taux de collision et d'attachement.
• L'eau de fluidisation (lavage en contre‑courant) assure un lavage efficace et le rejet des gangues, améliorant le grade du produit sans interface mousse‑pulpe distincte.
• Les éléments de conception RFC (lamelles et caractéristiques de lit fluidisé) permettent une séparation plus fine à des pressions plus faibles et avec une puissance réduite par tonne traitée.

Applications

• Opérations de flottation rougher, scavenger et cleaner.
• Retraitement de résidus (tailings) et augmentations de capacité sur circuits existants — retrofit simple et option CAPEX réduite.
• Opérations à haut débit nécessitant une empreinte compacte et une efficience eau/énergie améliorée.

Models and selection
La famille RFC comprend plusieurs modèles. Choisir le modèle et le dimensionnement en fonction de la capacité du site et des exigences du procédé.

Models comparison (excerpt)

• RFC300 | Diamètre : 300 mm | Débit pulpe total : 5–13 m3/h | Eau de lavage : 1–5 m3/h | Gaz : 2–13 Am3/h
• RFC500 | Diamètre : 500 mm | Débit pulpe total : 14–35 m3/h | Eau de lavage : 1–14 m3/h | Gaz : 5–35 Am3/h

Maintenance & service
Le fabricant propose un support après‑vente incluant fourniture de pièces de rechange et d'usure, programmes de maintenance préventive, assistance technique, diagnostic, audits de circuit et formation opérateur/maintenance pour maximiser la disponibilité et la durée de vie de l'équipement.

Technical specifications

• Technologie : REFLUX™ Flotation Cell (RFC™) combinant diffuseurs de pré‑contact, canaux inclinés, lamelles/caractéristiques de lit fluidisé et eau de fluidisation en contre‑courant.
• Performance : jusqu'à 10× le débit des cellules conventionnelles ; jusqu'à ~4× flux de surface de bulle vs cellules traditionnelles.
• Efficacités opérationnelles : réduction potentielle de la puissance (jusqu'à ~30%), de l'air (jusqu'à ~65%) et de l'eau de lavage par rapport aux technologies de lavage de mousse.
• Applications : flottation rougher, scavenger, cleaner ; retraitement de résidus ; augmentations de capacité en retrofit.
• Modèles représentatifs : RFC300, RFC500, RFC1400, RFC2000, RFC3000, RFC3600.
• Caractéristiques de conception : enceinte pressurisée avec soupape de sécurité, points de levage sûrs et conformité aux normes de sécurité internationales.
