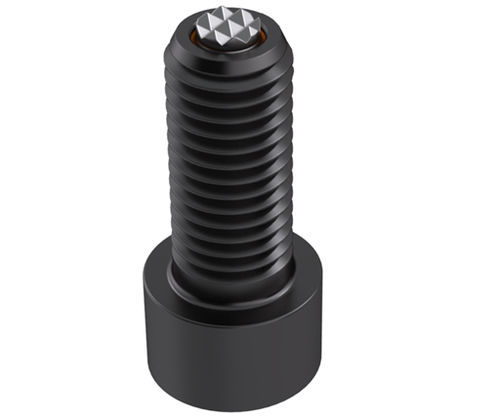

Vis de butée TSH series

en acier inoxydableen alliageà bille orientable

Présentation du produit Ces ensembles de vis de poussée permettent une poussée statique en ligne droite sans transmettre de force de torsion ou radiale à la zone de contact. La bille à flottement libre permet à la vis de poussée de continuer à tourner tandis que la bille reste stationnaire contre la surface de contact, ce qui convient particulièrement aux pièces de forme irrégulière ou profilées. Le boîtier est en acier allié, traité thermiquement à Rc 43/46 avec une finition en oxyde noir. La bille remplaçable est retenue par un joint torique Viton qui empêche les contaminants d'entrer tout en autorisant le pivotement. La surface abrasive est fusionnée en permanence à une semelle en acier inoxydable série 300 et présente une texture équivalente à un grain 100. Les particules de diamant individuelles concentrent la pression de maintien sur une zone très petite et bien répartie, offrant une tenue supérieure avec un marquage minimal. La surface diamantée assure une résistance à l'usure exceptionnelle. Billes et joints toriques de rechange disponibles séparément.

Caractéristiques

• Conception à bille à flottement libre pour poussée statique sans transmission de couple ou de charges radiales
• Boîtier : acier allié, traité thermiquement à Rc 43/46
• Finition : oxyde noir
• Bille remplaçable retenue par joint torique Viton pour exclure les contaminants et permettre le pivot
• Surface abrasive diamantée fusionnée en permanence à une semelle en acier inoxydable série 300
• Texture de surface équivalente au grain 100 pour une tenue supérieure avec marquage minimal
• Excellente résistance à l'usure grâce aux particules abrasives en diamant
• Billes et joints toriques de rechange disponibles séparément

Options de pièces (champs sélectionnés) Filetage | D | D1 | L | L1 | H | H1 | Swivel Deg | K | Diam. bille | Réf. bille seule | Charge admissible (Lbs)
TSH-0231-FC-DS | 3/8-24 | 1/4 | 9/16 | 1 | 1 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X1.5-FC-DS | 3/8-24 | 1/4 | 9/16 | 1-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X2.5-FC-DS | 3/8-24 | 1/4 | 9/16 | 2-1/2 | 1-3/8 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X2-FC-DS | 3/8-24 | 1/4 | 9/16 | 2 | 1-3/8 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375-FC-DS | 3/8-16 | 1/4 | 9/16 | 1 | 1 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X1.5-FC-DS | 3/8-16 | 1/4 | 9/16 | 1-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X2.5-FC-DS | 3/8-16 | 1/4 | 9/16 | 2-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X2-FC-DS | 3/8-16 | 1/4 | 9/16 | 2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0500X1.25-FC-DS | 1/2-20 | 11/32 | 3/4 | 1-1/4 | 1-1/4 | .50 | 3/32 | 28 | 3/8 | 9/32 | BUB-200-FC-DS | 4,527
TSH-0500X1.5-FC-DS | 1/2-20 | 11/32 | 3/4 | 1-1/2 | 1-1/2 | .50 | 3/32 | 28 | 3/8 | 9/32 | BUB-200-FC-DS | 4,527

Caractéristiques / Spécifications

• Série / Modèle : TSH-FC-DS (cône abrasif diamanté, design à tête)
• Matériau du boîtier : acier allié, traité thermiquement à Rc 43/46
• Matériau de la semelle : acier inoxydable série 300 avec abrasif diamanté fusionné en permanence
• Texture abrasive : équivalente au grain 100
• Maintien de la bille : joint torique Viton (exclut les contaminants et permet le pivot)
• Bille : remplaçable (billes et joints toriques de rechange disponibles)
• Finition : oxyde noir sur le boîtier
• Usage prévu : maintien de pièces lisses, glissantes, irrégulières ou profilées avec pression de serrage minimale
• Capacités de charge : exemples indiqués dans le tableau (par ex. 1 763 lbs et 4 527 lbs selon la taille)
