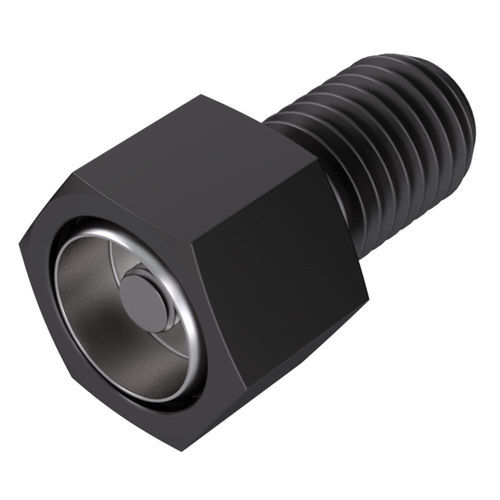

Vis de nivellement BUH series

à tête hexagonaleà six pans creuxen acier inoxydable

Aperçu
Le patin remplaçable pivote pour permettre l'auto-alignement sur des surfaces inégales. Le patin s'insère dans une coupelle sphérique en acier inoxydable 440C trempée (Rc 58/60) et est maintenu en position par une vis de verrouillage. Le patin peut être remplacé en cas d'usure ou lorsqu'un style différent est requis. Le corps est en acier allié, traité thermiquement à Rc 43/46 avec un revêtement en oxyde noir. Les pièces ci-dessous correspondent uniquement à l'ensemble Swivot et n'incluent pas de patin. Les patins doivent être commandés séparément en sélectionnant un patin de préhension fixe ou un patin de repos du diamètre approprié.

Caractéristiques

• Le patin remplaçable permet l'auto-alignement sur des surfaces inégales
• Le patin prend place dans une coupelle sphérique en 440C inox trempé (Rc 58/60)
• Patin retenu par une vis de verrouillage pour un positionnement sûr
• Corps : acier allié, traitement thermique Rc 43/46, finition oxyde noir
• Ensemble Swivot fourni sans patin ; patins vendus séparément

Options de pièces disponibles (représentation tableau)
En-tête : ID - Réf. / SKU - Filetage - Diam. patin remplaçable (in) - L (in) - H (in) - H1 av. patin 3/8 in. (in) - H1 av. patin 1/2 in. (in) - SW (in) - V Degrés - K (in) - Diam. bille (in) - Charge admissible (Lbs)
101772 - BUH-0230 - 3/8-24 - 3/8 - 1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
101883 - BUH-0231 - 3/8-24 - 3/8 - 1 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
101996 - BUH-0231X1.5 - 3/8-24 - 3/8 - 1-1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102097 - BUH-0240 - 1/2-20 - 1/2 - 1 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 7,178
101965 - BUH-0370 - 3/8-16 - 3/8 - 1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102080 - BUH-0375 - 3/8-16 - 3/8 - 1 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102177 - BUH-0375X1.5 - 3/8-16 - 3/8 - 1-1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102362 - BUH-0500 - 1/2-20 - 1/2 - 1-1/2 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 7,178
102473 - BUH-0510 - 1/2-13 - 1/2 - 1 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 5,937
102605 - BUH-0515 - 1/2-13 - 1/2 - 1-1/2 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 5,937

Médias & Documents
Document technique du gripper disponible pour ce produit (PDF technique).

Spécifications techniques

• Siège du patin : coupelle sphérique en inox 440C trempé, dureté Rc 58/60
• Matériau du corps : acier allié, traitement thermique Rc 43/46
• Finition : oxyde noir
• Maintien du patin : vis de verrouillage
• Assemblage : ensemble Swivot fourni sans patin ; les patins doivent être sélectionnés et commandés séparément selon le diamètre
• Plusieurs options de filetages et de tailles disponibles (voir la liste des pièces ci‑dessus)
