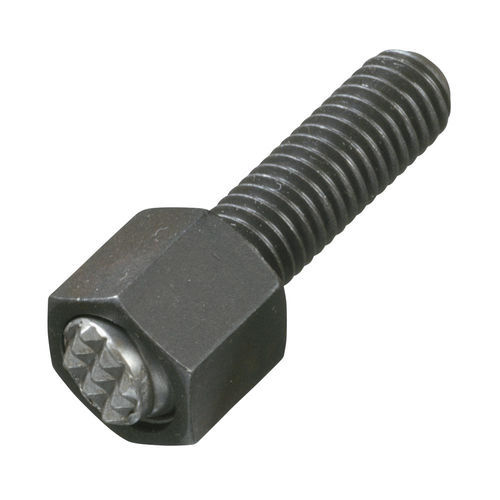

Vis à billes en acier BUH series

en alliageen Viton®fortes charges

Aperçu
La bille dentelée remplaçable pivote pour permettre l'auto-alignement sur des surfaces inégales. Un joint torique en Viton maintient la bille en place tout en empêchant les contaminants d'entrer et en assurant un mouvement de bille fluide. Le logement est en acier allié, traité thermiquement à Rc 43/46 avec finition oxyde noir. La bille remplaçable est en acier rapide M-2, traitée thermiquement à Rc 60/62. Les billes et joints toriques de remplacement peuvent être commandés séparément.

Table des pièces
Détail | ID | SKU | Numéro de pièce | Filetage (in) | D (in) | L (in) | H ±.002 | H1 Standoff (in) | SW (in) | V Swivel Degrees | K (in) | Diamètre bille (in) | Réf. bille uniquement | Profil denture | Capacité (Lbs)
| 101580 | BUH-0124-S | BUH-0124-S | #10-24 | 5/32 | 1/2 | 1/4 | 1/16 | 3/8 | 28 | - | 3/16 | BUB-187-S | SF | 1,176
| 101637 | BUH-0124X1-S | BUH-0124X1-S | #10-24 | 5/32 | 1 | 1/4 | 1/16 | 3/8 | 28 | - | 3/16 | BUB-187-S | SF | 1,176
| 101686 | BUH-0132-S | BUH-0132-S | #10-32 | 5/32 | 1/2 | 1/4 | 1/16 | 3/8 | 28 | - | 3/16 | BUB-187-S | SF | 1,176
| 101750 | BUH-0132X1-S | BUH-0132X1-S | #10-32 | 5/32 | 1 | 1/4 | 1/16 | 3/8 | 28 | - | 3/16 | BUB-187-S | SF | 1,176
| 101843 | BUH-0230-S | BUH-0230-S | 3/8-24 | 3/8 | 1/2 | 1/2 | 1/8 | 5/8 | 40 | 1/8 | 1/2 | BUB-500-S | EF | 3,446
| 101859 | BUH-0230-SF | BUH-0230-SF | 3/8-24 | 3/8 | 1/2 | 1/2 | 1/8 | 5/8 | 40 | 1/8 | 1/2 | BUB-500-SF | SF | 3,446
| 101880 | BUH-0230-SF-T | BUH-0230-SF-T | 3/8-24 | 3/8 | 1/2 | 1/2 | 1/4 | 5/8 | 40 | 1/8 | 1/2 | BUB-500-SF-T | SF | 3,446
| 101853 | BUH-0230-S-T | BUH-0230-S-T | 3/8-24 | 3/8 | 1/2 | 1/2 | 1/4 | 5/8 | 40 | 1/8 | 1/2 | BUB-500-S-T | EF | 3,446
| 101981 | BUH-0231-S | BUH-0231-S | 3/8-24 | 3/8 | 1 | 1/2 | 1/8 | 5/8 | 40 | 1/8 | 1/2 | BUB-500-S | EF | 3,446
| 101987 | BUH-0231-SF | BUH-0231-SF | 3/8-24 | 3/8 | 1 | 1/2 | 1/8 | 5/8 | 40 | 1/8 | 1/2 | BUB-500-SF | SF | 3,446

Options de pièces

• Filetage en :
  • #10-24
  • #10-32
  • 3/8-24
  • 1/4-20
  • 1/4-28
  • 5/16-18
  • 5/16-24
  • 3/8-16
  • 1/2-20
  • 1/2-13
  • 5/8-18
  • 5/8-11
• Longueur de filetage (in) :
  • 1/2
  • 1-1/2
  • 1
  • 2
• Hauteur d'entretoise (in) :
  • 1/16
  • 1/8
  • 1/4
• Profil denture :
  • SF
  • EF
  • Fine

Caractéristiques / Spécifications techniques

• Série : BUH (Hex Head Swivots® Gripper Assembly)
• Modèle présenté : BUH-S (Bille dentelée en acier outil)
• Matériau du logement : acier allié, traité thermiquement à Rc 43/46, finition oxyde noir
• Matériau de la bille : acier rapide M-2, traité thermiquement à Rc 60/62
• Joint torique : Viton (maintient la bille, empêche les contaminants et assure un mouvement fluide)
• Bille remplaçable ; billes et joints toriques de rechange disponibles séparément
• Profils denture disponibles : SF, EF, Fine
• Diamètres de bille et références (voir table) (exemples : BUB-187-S, BUB-500-S, BUB-500-SF, etc.)
• Capacités variables selon taille/configuration (exemples dans la table : 1,176 lbs à 3,446 lbs)
• Plusieurs tailles de filetage, longueurs de filetage et hauteurs d'entretoise disponibles selon la table des pièces
