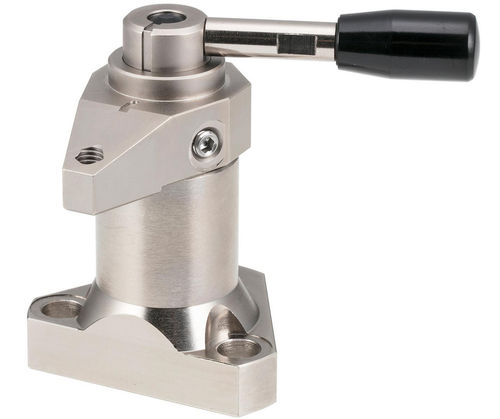

Dispositif de serrage manuel QLSWW series

mécaniqueà commande manuelleà ressort

Description
Les pinces pivotantes Stablelock basculent le bras en position puis serrent verticalement pour exercer une pression directe vers le bas sur la pièce. Elles utilisent un mécanisme à billes avec ressort pour fournir une force de serrage constante et un verrouillage positif, avec un «clic» au point de serrage pour éviter le serrage excessif. Des repères sur la poignée et le corps indiquent les positions verrouillée/déverrouillée. Le bras se replie complètement pour faciliter le chargement/déchargement. Les références se terminant par R serrent dans le sens horaire ; celles en L serrent dans le sens antihoraire. Un préhenseur ou une vis peut être fixé sur le trou fileté M6 à l'extrémité du bras (disponible séparément). Montage par le haut avec deux trous de fixation pour une installation sécurisée.

Matériaux et finition
Corps et bras: acier allié 1045. Cylindre: acier allié 4140. Poignée: plastique phénolique noir. Toutes les pièces métalliques sont nickelées sans électrolyse pour améliorer la résistance à la corrosion et à l'usure.

Variantes disponibles (tableau)
Colonnes : ID | SKU | Numéro de pièce | Sens de serrage | D (mm) | D1 (mm) | D2 (mm) | W (mm) | W1 (mm) | H position serrée (mm) | H1 position desserrée (mm) | R force de serrage (Lbs) | Charge d'utilisation (Lbs) | PN
189677 | QLSWW30R-100 | QLSWW30R-100 | Horaire | 14 | 30 | 18 | 58 | 42 | 76 | 86 | 224 (112-337) | 18 | (pas de PN indiqué)
189676 | QLSWW30L-100 | QLSWW30L-100 | Antihoraire | 14 | 30 | 18 | 58 | 42 | 76 | 86 | 224 (112-337) | 18 | (pas de PN indiqué)

Caractéristiques techniques / spécifications

• Série / Modèle : QLSWW
• Fonctionnement : Le bras pivotant se place puis serre verticalement pour une pression directe vers le bas
• Sens de serrage : Droite (R) = horaire ; Gauche (L) = antihoraire
• Mécanisme de serrage : Billes à ressort avec surface conique pour verrouillage positif ; repères sur poignée/corps indiquant verrouillé/déverrouillé
• Poignée : Phénolique noir avec sensation de «clic» en fin de serrage pour éviter le serrage excessif
• Montage : Montage supérieur utilisant deux trous de fixation
• Trou fileté M6 à l'extrémité du bras pour attacher un préhenseur ou une vis (disponible séparément)
• Matériau du corps et du bras : Acier allié 1045
• Matériau du cylindre : Acier allié 4140
• Finition : Nickelage sans électrolyse sur toutes les pièces métalliques pour résistance à la corrosion et à l'usure
• Dimensions exemple (QLSWW30R-100 / QLSWW30L-100) : D=14 mm, D1=30 mm, D2=18 mm, W=58 mm, W1=42 mm, H (serré)=76 mm, H1 (desserré)=86 mm
• Force de serrage (exemples) : 224 Lbs (plage indiquée 112-337)
• Charge d'utilisation (exemples) : 18 Lbs
