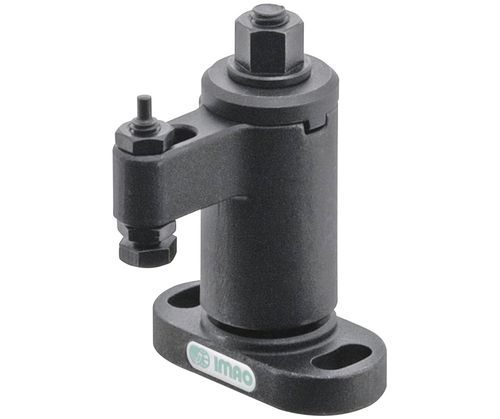

Dispositif de serrage à commande manuelle QLSWC-0618

pivotantminiature

Ces pinces miniatures pivotent en position et se fixent directement sur la pièce à usiner pour exercer une pression directe vers le bas. Le bras pivote complètement pour faciliter le chargement et le déchargement de la pièce. Une clé dynamométrique ou une poignée amovible est utilisée pour activer le bras pivotant et permet à l'utilisateur d'appliquer une pression précise. L'écrou à bride est utilisé pour activer le bras pivotant et permet à l'utilisateur d'appliquer une pression précise à l'aide d'une clé dynamométrique ou d'une poignée amovible afin d'éviter toute interférence. Idéal pour les applications où une force de serrage précise est nécessaire pour éviter la déformation des pièces. Livré avec un boulon de contact qui peut être inversé pour les surfaces finies ou rugueuses. Se monte par le haut avec deux trous de fixation. Le QLSWC-05 offre une force de serrage allant jusqu'à 517 lb ; le QLSWC-06 offre une force de serrage allant jusqu'à 809 lb. Le bras de serrage pivote dans le sens inverse des aiguilles d'une montre. Le corps, la rondelle, l'écrou à bride et la broche sont en alliage d'acier 1045. Le bras de serrage est en acier allié 4140. Les pièces sont traitées thermiquement et finies à l'oxyde noir.
