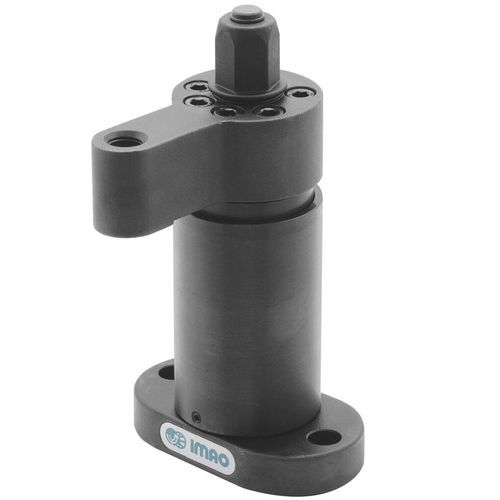

Bride de serrage à commande manuelle PTSW2-12R

pivotanteen acier

Ces pinces pivotantes se mettent en place, puis se fixent directement sur la pièce à usiner pour exercer une pression directe vers le bas. Lors du desserrage du collier, le bras pivote de 90 degrés pour faciliter le retrait et la mise en place de la pièce. La rainure interne en spirale force la rotation positive du bras de serrage lors des mouvements de serrage et de desserrage. Ces pinces sont conçues pour être utilisées dans des lignes de production robotisées où les robots utilisent des glissières d'écrou. Une clé à chocs à couple réglable peut également être utilisée pour actionner ces pinces. L'extrémité taraudée du bras de serrage permet d'installer un embout de serrage. Le corps et l'arbre sont en acier allié 4140. Le bras de serrage est en acier allié 1045. Les pièces sont traitées thermiquement et finies à l'oxyde noir. Les pièces se terminant par R ont un sens de serrage dans le sens des aiguilles d'une montre, les numéros de pièces se terminant par L ont un sens de serrage dans le sens inverse des aiguilles d'une montre.
