Fraiseuse 5 axes BRIDGE series

verticaleà table mobileà portique

Présentation du produit

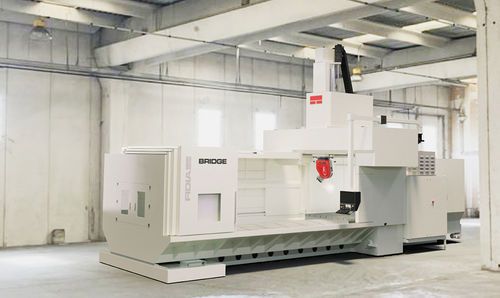

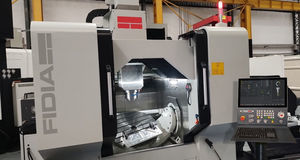

Le Fidia BRIDGE est un centre d'usinage 5 axes à portique fixe et table mobile. Les composants en fonte de haute qualité, optimisés par FEM, apportent la rigidité structurelle nécessaire aux opérations d'ébauche à grande vitesse et aux finitions de haute qualité de surface. La machine est conçue pour garantir précision et capacités en production lourde.

Applications et flexibilité
L'espace généreux entre les colonnes facilite la manutention et l'installation d'outillages et de pièces complexes. Grâce à la tête bi-rotative FIDIA, aux choix de broches, aux systèmes de mesure intégrés, au magasin d'outils jusqu'à 60 positions et au circuit de refroidissement haute pression, BRIDGE répond aux besoins de production pour moules, modèles, prototypes et pièces structurelles aéronautiques.

Configuration et tailles
La série BRIDGE est proposée en trois configurations de courses d'axes et deux variantes de broche pour la tête bi-rotative 5 axes FIDIA.

Tavole (conception et capacité)
La table mobile sur l'axe X est équipée de rainures en T pour un serrage sécurisé. Le support de table sur toute la course élimine les surplombs et les déviations pendant l'usinage. Les guides à rouleaux de précision et les vis à billes classe C3, couplés directement aux moteurs brushless des axes, garantissent dynamique, précision et répétabilité. La cinématique est protégée par des capots en acier inoxydable pour éviter la contamination par poussières, copeaux et liquide de coupe.

Structure
Portique robuste avec un socle renforcé par de nombreuses nervures pour assurer rigidité maximale et résistance aux efforts de coupe, offrant un appui stable pour la table porte-pièce en usinage lourd.

Mises en évidence des axes Y et Z
L'axe Y dispose d'un chariot supporté par trois guides à rouleaux positionnés sur deux côtés de la traverse pour maintenir l'orthogonalité. Le RAM vertical a une section généreuse et est entraîné par deux vis à billes en tandem avec moteurs brushless pour minimiser les déformations et garantir une précision constante.

Tête bi-rotative M5A
La tête M5A est optimisée pour la fraisage à grande vitesse et présente une structure compacte et asymétrique en fonte pour la stabilité thermique. Elle convient à l'usinage de l'acier, de la fonte et de l'aluminium et permet d'atteindre des zones difficiles d'accès.

Matrice de tailles (courses axes et données de table)
Courses axes | BRIDGE 2 | BRIDGE 3 | BRIDGE 4
X (mm) | 2.200 (86") | 3.200 (126") | 4.200 (165")
Y (mm) | 1.750 (69") | 2.250 (88") | 2.250 (88")
Z (mm) | 1.000 (39") | 1.000 (39") | 1.000 (39")
Dimensions table (XY) | 2.000 x 1.600 (79" x 63") | 3.000 x 1.600 (118" x 63") | 4.000 x 1.700 (157" x 67")
Charge max (Kg) | 6.000 | 8.000 | 12.000

Options et accessoires

• Tête bi-rotative FIDIA 5 axes (M5A)
• Systèmes de mesure intégrés
• Magasin d'outils jusqu'à 60 positions
• Système de refroidissement haute pression
• Deux choix de broche pour la tête

Caractéristiques / spécifications techniques

• Type de machine : centre d'usinage 5 axes, portique fixe et table mobile
• Structure : fonte de haute qualité, optimisée FEM, socle renforcé par nervures
• Courses d'axes (X x Y x Z) : voir matrice de tailles ci-dessus (BRIDGE 2 / BRIDGE 3 / BRIDGE 4)
• Dimensions table (XY) : 2.000 x 1.600 / 3.000 x 1.600 / 4.000 x 1.700 mm (selon modèle)
• Charge maximale table : 6.000 kg (BRIDGE 2), 8.000 kg (BRIDGE 3), 12.000 kg (BRIDGE 4)
• Caractéristiques table : table mobile avec support sur toute la course et rainures en T pour le serrage
• Guides et transmission : guides à rouleaux de précision, vis à billes classe C3, moteurs brushless pour les axes
• Protection : capots inox pour la cinématique (protection contre poussières, copeaux et liquide de coupe)
• RAM : RAM vertical entraîné par deux vis à billes en tandem avec moteurs brushless
• Tête : tête bi-rotative M5A, structure en fonte, conception compacte et asymétrique
• Accessoires : mesure intégrée, magasin d'outils jusqu'à 60 positions, refroidissement haute pression
• Applications typiques : moules, modèles, prototypes, pièces structurelles aérospatiales
