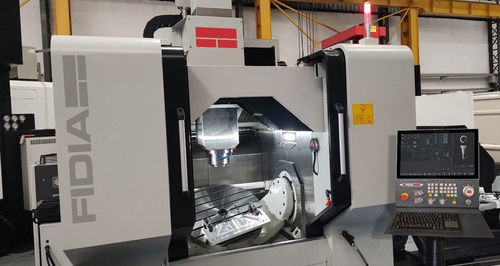

Centre d'usinage 5 axes Go9

verticalpour acierpour aluminium

Présentation
Le Go9 est un centre d'usinage à portique 5 axes conçu pour la fraisage à grande vitesse de pièces complexes en acier, acier trempé, aluminium et titane. Basamento monobloc en fonte avec structure en U offrant rigidité et stabilité thermique. Empreinte compacte, pas de fondation spéciale requise, masse d'amortissement de 24 tonnes. Moteurs torque directs sur les axes A et C et contrôle thermique actif sur l'ensemble de la chaîne cinématique, adapté aux ateliers de moules, fournisseurs aéronautiques et fabricants d'outillages automobiles.

Caractéristiques principales

• Structure entièrement en fonte
  Base monobloc en U de 24 t. Pas de fondation spéciale requise. Stabilité thermique élevée et amortissement des vibrations.
• Axes A et C entraînés par moteurs torque
  Mouvement sans jeu avec encodeurs directs. Deux moteurs sur la berceau de l'axe A pour rigidité maximale. Refroidissement actif sur tous les moteurs.
• Contrôle thermique actif
  Chiller dédié pour les vis à billes des axes XYZ et pour les moteurs directs des axes A et C. Broche réfrigérée avec chiller indépendant pour prévenir l'allongement thermique.
• Système à vis à billes haute vitesse
  Vis à billes classe C3, préchargées et refroidies (coolant-through) sur XYZ. Axe Y du portique avec double moteur et double règle optique pour entraînement symétrique.

Applications

• Moules pour injection plastique : Usinage de l'acier et de l'acier trempé pour composants de moules complexes et de haute précision destinés à l'automobile et à l'optique.
• Outils de forge : Outils en acier trempé pour la forge à chaud dans les secteurs automobile et industriel.
• Aéronautique : Supports, pièces tournantes pour moteurs à réaction et composants structurels en aluminium et titane.

Informations techniques (tableaux)
Remarques techniques : Toutes les données de précision conformes à la norme VDI 3441. Conditions de référence : 20°C, déviation max. 3°C, variation max. 1°C/h.

PARAMÈTRE : VALEUR
Axes linéaires (XYZ) :
X : 800 mm
Y : 900 mm (+330 mm)
Z : 620 mm
Vitesse max. (X, Y, Z) : 48 m/min

Données machine
Encombrement : 4400 x 3200 mm
Masse totale : 24 000 kg

OPTIONS MANDRIN
Options : M3A/32-18 (STD) | M3A/35-24 (OPT)
Puissance max. S1 / Puissance max. S6 : 26 kW / 32 kW | 25 kW / 35 kW
Couple max. S1 / S6 : 124 Nm / 154 Nm | 83 Nm / 119 Nm
Vitesse max. : 18 000 rpm | 24 000 rpm
Porte-outil : HSK-A63 | HSK-A63
Lubrification broche : Graisse permanente | Air/Huile

MAGASIN D'OUTILS
Standard : 48 pockets (HSK), type chaîne, bras échangeur
Option : 96 pockets (HSK), type disque

TABLE ROTOBASCULANTE TRT/800
Diamètre table : Ø 800 mm
Diamètre rotatif max (swing) : Ø 1000 mm
Rainures T : 9 x 14 mm, pas 90 mm
Charge max. : 1200 / 950 kg
Coursse axe A : ±125°
Coursse axe C : Endless (360° continu)
Résolution positionnelle : 0.001°
Couple serrage C / A : 3000 Nm / 6000 Nm

Note : Images des commandes CNC disponibles en fiche produit (nC19, C20). Go9 disponible également en option avec commande SIEMENS "Sinumerik ONE".
