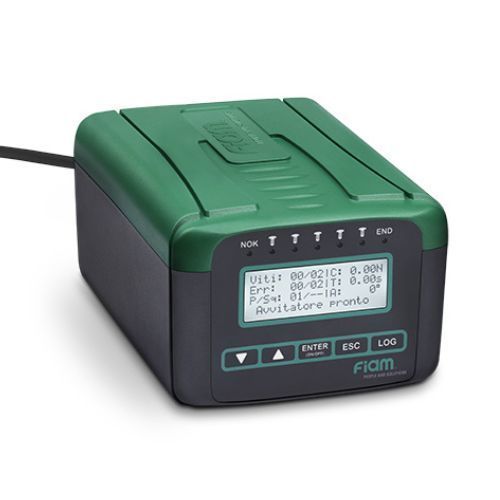

Unité de contrôle de visualisation de données de process et de fabrication eTensil TPU-A3

avec affichagede régulationà distance

UNITÉ D’ALIMENTATION ET CONTRÔLE TPU-A3
L’unité TPU-A3 pilote et contrôle l’intégralité des fonctions des visseuses électriques brushless eTensil équipées de transducteur de couple et de capteurs Hall pour la mesure d’angle, assurant traçabilité et vérification en ligne.

FONCTIONS PRINCIPALES

• Réglage du couple en cours d’opération depuis le panneau opérateur.
• Affichage en fin de cycle : couple détecté, angle mesuré, statut OK/NOK et temps de vissage.
• Détection d’anomalies de process (filetage dégradé, vis déjà serrée, etc.).
• Communication et commande à distance via automate PLC ou appareils externes.
• Fonctionnalité Poka Yoke pour vérifier la présence de joints élastiques, éléments en caoutchouc ou autres pièces critiques lors de l’assemblage.
• Signalisation des phases et de l’état système pour intégration en ligne.

FONCTIONS

• 8 programmes de contrôle du serrage.
• 1 séquence programmable jusqu’à 8 étapes.
• Fonction Retention : intervalle d’attente programmable entre programmes.
• Reconnaissance automatique de l’outil et configuration associée.
• Comptage des vis pour vérification Poka Yoke.
• Contrôle du temps de vissage Min/Max – système Poka Yoke.
• Vitesse de dévissage réglable.
• Protection par mot de passe à 2 niveaux pour sauvegarde des paramètres ou blocage total.
• Calibration de l’unité.
• Unités de mesure disponibles : Nm / Lb / In. / Kgf.cm.
• Choix de langue : IT, EN, DE, FR, ES, TR.
• Communication série (RS232).
• Mémorisation des 99 derniers vissages.
• Interface avec postes de travail et périphériques.
• Sélection distante des programmes via E/S.
• Contrôle de l’angle de vissage Min/Max – Système Poka Yoke.
• Mode « Program Source » pour la sélection de programme par dispositifs externes.

FONCTIONS INTELLIGENTES

• SMART THREAD : pour vis autoformeuses, autotaraudeuses, autoforeuses ou lorsque le couple final est inférieur au couple de formation du filetage.
• SMART SPEED : stratégie en deux phases — vitesse élevée jusqu’à l’angle défini puis réduction de la vitesse pour garantir précision et répétabilité sur jonctions rigides.

FONCTIONNALITÉS ADDITIONNELLES

• Sens de vissage : horaire ou anti‑horaire.
• LED d’éclairage frontal avec intensité réglable 0–100 %.
• Soft start : rampe d’accélération paramétrable pour faciliter l’emboutage de la vis.
• Vitesse de l’outil paramétrable dans une plage mini/maxi.

STRATÉGIES DE VISSAGE

• Contrôle du couple.
• Contrôle du couple avec surveillance du temps de vissage.
• Contrôle du couple avec surveillance de l’angle.
• Contrôle du couple avec surveillance du temps et de l’angle.
• Contrôle d’angle avec surveillance du couple et du temps.
• Contrôle par temps avec surveillance du couple et de l’angle (vissage au temps).
• Surveillance du couple prévalent.
• Surveillance du couple moyen (rolling).

STRATÉGIES SPÉCIALES

• PRÉ-AUTODÉVISSAGE : angle de dévissage et pause avant vissage suivants paramétrables.
• POST-AUTODÉVISSAGE : angle de dévissage et pause après vissage configurables.
• VISSAGE AU TEMPS : cycle contrôlé par temps pour serrage en profondeur.
• SMART TORQUE PROGRAMMING : limite de couple paramétrable interrompant le cycle en cas de dépassement.
• COUPLE PRÉVALENT : surveillance du couple moyen sur l’angle de filetage avec seuils réglables ; affichage du pic et/ou du couple moyen.
• SURVEILLANCE DU COUPLE MOYEN (ROLLING) : test angulaire pour vérification d’intégrité composants (ex. roulements).

CARACTÉRISTIQUES (RÉSUMÉ)

• Ports E/S : 8 entrées / 8 sorties programmables (21+22 types de signaux).
• 7 LED de statut pour visibilité immédiate.
• Certification ESD.
• Câble d’alimentation fourni.
• Alimentation : 230 Vac ±10% 50–60 Hz (tech. : 100–240 Vac).
• Extension de garantie : 24 mois ou 1 000 000 cycles.

APPLICATIONS
Conçue pour environnements industriels nécessitant un serrage de haute précision et un contrôle complet du process. Réduit les contrôles post‑process et facilite l’assurance qualité en ligne.

Caractéristiques techniques

• Modèle : TPU-A3
• Référence : 686200116
• Longueur de câble : 3 m
• Dimensions : L 185 x P 150 x H 105 mm
• Outils/unités compatibles : eTensil E8CA...A
• Input : 8
• Tension de fonctionnement : 32 Vdc
• Output : 8
• Tension d’alimentation : 100 - 240 Vac - Disponible aussi 120V
• Type : Unité d’alimentation et contrôle
• Poids : 0,8 kg
