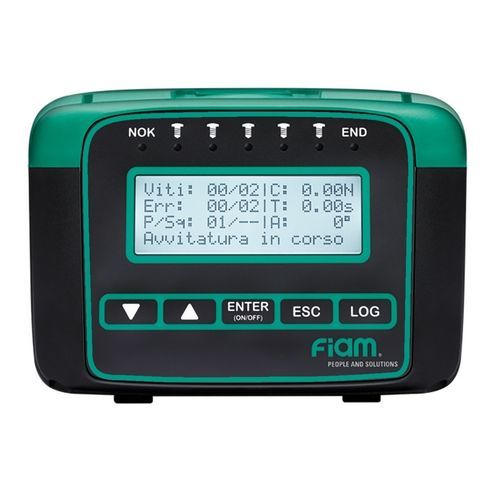

Unité de surveillance de serrage TPU-M1

de vitessed'état pour machinede couple

UNITÉ DE SURVEILLANCE TPU-M1
L’unité TPU-M1 surveille et gère les fonctions des outils d’assemblage associés. Conçue pour les visseuses électriques brushless eTensil et les moteurs de vissage avec embrayage mécanique et arrêt automatique, elle alimente les outils et propose des fonctions programmables et de communication pour les lignes de production industrielles.

LES FONCTIONS DE BASE

• Reconnaissance automatique de l’outil connecté et configuration immédiate selon ses paramètres pour éviter les erreurs de mise en service
• Affichage : résultat OK/NOK, temps de vissage et valeur d’angle
• Comptage des vis pour fonction Poka Yoke
• Détection des anomalies de processus (ex. filetage endommagé, vis déjà vissées)
• Stockage jusqu’à 99 opérations de vissage
• Interfaçage avec automates et autres dispositifs de ligne ; gestion à distance possible
• Gestion des assemblages critiques (ex. joints flexibles, composants en caoutchouc)

PROGRAMMATION — SMART PRO EVO
Les fonctions configurables sont accessibles directement sur l’unité pour un paramétrage rapide et intuitif.

MODES DE DÉMARRAGE

• Démarrage par levier
• Démarrage par poussoir
• Démarrage levier + poussoir
• « Levier verrouillable » + poussoir (modèles pistolet : poussoir uniquement ; moteurs de vissage : démarrage à distance possible)

CONTRÔLES SUPPLÉMENTAIRES

• Verrouillage de démarrage en cas d’anomalie
• LED d’éclairage frontal pour la zone de travail
• Fonction dévissage : activable/désactivable avec vitesse réglable
• Soft start : rampe d’accélération réglable pour faciliter l’emboîtement de la vis
• Vitesse de l’outil : paramétrable dans une plage mini/maxi

PRÉ-AUTODÉVISSAGE / POST-AUTODÉVISSAGE / VISSAGE AU TEMPS
Pré-autodévissage : angle de dévissage et pause entre dévissage et vissage suivants (utile pour les opérations sur connecteurs). Post-autodévissage : angle et pause avant la rotation inverse après fin de vissage. Vissage au temps : contrôle du cycle par durée pour vissage à profondeur définie plutôt qu’à couple défini.

STRATÉGIES DE VISSAGE

• Contrôle du couple via embrayage mécanique
• Contrôle du couple avec surveillance du temps de vissage
• Contrôle d’angle avec surveillance du temps de vissage
• Contrôle par temps (vissage au temps)

CARACTÉRISTIQUES

• 8 programmes pour le contrôle du processus de vissage
• 1 séquence programmable jusqu’à 8 étapes
• Retention : intervalle d’attente programmable entre programmes
• Port E/S : 8 entrées / 8 sorties avec 21 + 22 types de signaux
• 7 LED pour affichage immédiat de l’état du processus
• Communication série (RS232)
• Sélection de langue : IT, EN, DE, FR, ES, TR
• Certification ESD
• Câble d’alimentation fourni
• Alimentation : 100–240 Vac (opération 230 Vac ±10% 50–60 Hz)
• Extension de garantie : 2 ans ou 1 million de cycles

APPLICATIONS
Solution Industrie 4.0 conçue pour s’interconnecter aux systèmes de gestion d’usine pour l’échange de données, la visualisation, le contrôle et la gestion à distance des processus de vissage via des plateformes cloud.

SPÉCIFICATIONS TECHNIQUES

• Modèle : TPU-M1
• Référence : 686200109
• Longueur de câble (m) : 3
• Dimensions (mm) : L 185 x P 150 x H 105
• Pour outils/unités : eTensil E8C... / E8MC...
• Entrées : 8
• Tension de fonctionnement (Vdc) : 32
• Sorties : 8
• Tension d'alimentation (Vac) : 100 - 240
• Type : Unité de surveillance
• Poids (Kg) : 0.8
