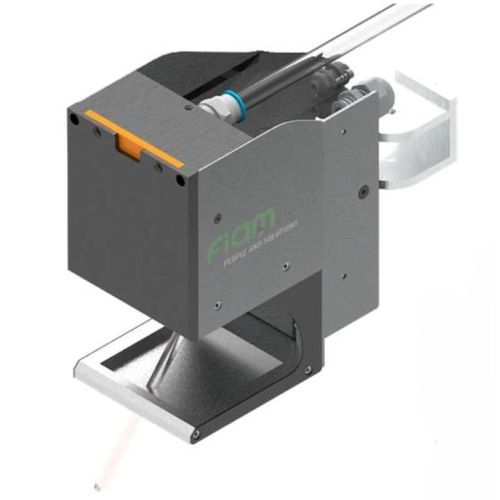

Unité d'alimentation pour élément d'assemblage 30

de visd'alimentationpour poste de travail

Description du produit
Conçu pour être associé aux alimentateurs de vis EasyDriver, le SCREW SUPPLY SYSTEM collecte et distribue un nombre contrôlé de vis directement dans la main de l'opérateur, réduisant les erreurs, simplifiant les opérations et augmentant la productivité.

Avantages

• Fournit automatiquement à l'opérateur le nombre correct de vis
• Élimine la préhension manuelle des vis dans des boîtes ou contenants
• Réduit les temps de cycle aux postes d'assemblage manuel
• Évite la chute de vis sur le banc ou à l'intérieur des composants
• Améliore l'ergonomie en réduisant les mouvements répétitifs et la fatigue
• Diminue le risque d'oublis et d'erreurs d'assemblage
• Réduit la nécessité d'une surveillance continue par l'opérateur (charge mentale, ergonomie cognitive)

Fonctionnement
Le Screw Supply System reçoit les vis depuis l'alimentateur et les accumule dans une chambre dédiée. Lorsque la main de l'opérateur s'approche de la zone de prélèvement, un capteur optique détecte la présence et déclenche automatiquement la libération de la quantité programmée de vis directement dans la paume. Une LED intégrée à la zone de prélèvement indique clairement l'état du système :

• Vert fixe : prélèvement disponible
• Vert clignotant : attente de confirmation de prélèvement
• Jaune fixe : alimentation des vis en cours
• Rouge clignotant : prélèvement rejeté
• Éteint : système inactif

Configuration complète

• Alimentateur de vis EasyDriver
• Interface de connexion entre l'alimentateur et le Screw Supply System, montage latéral possible pour réduire l'encombrement
• Screw Supply System pour distribution contrôlée des vis en main
• Kit de personnalisation adapté à la vis utilisée, comprenant des composants dédiés

Modes de fonctionnement

• MANUEL : maintient un nombre fixe de vis par distribution avec possibilité d'ajustement ; offre une grande flexibilité opérationnelle et des temps de cycle réduits.
• AUTOMATIQUE : automatise entièrement la séquence de distribution des vis, avec quantités configurables par cycle d'assemblage et intégration complète au flux de production ; nécessite le paramétrage correct des programmes entre l'unité de contrôle et le PLC de l'alimentateur pour un fonctionnement cohérent.

Applications

• Assemblages avec nombre fixe de vis
• Postes manuels à forte répétitivité
• Processus exigeant une grande fiabilité opérationnelle
• Applications nécessitant un contrôle Poka Yoke
• Lignes de production axées sur l'amélioration ergonomique et la réduction des erreurs

Données techniques

• Modèle : SCREW SUPPLY SYSTEM 30 / 60
• Référence : Sur demande
• Dimensions (mm) : L 240,5 x P 98 x H 188,5 / L 346,5 x P 98 x H 188,5
• Pour outils/unités : Tournevis
• Pour longueur de vis (mm) : max 30 mm / max 60 mm
• Type de vis : Max. 30 mm / Max. 60 mm

Caractéristiques techniques / spécifications

• Jusqu'à 8 programmes configurables, chacun avec un nombre différent de vis par distribution
• Gestion via PLC ou serveur web
• Montable directement sur le poste de travail ou fixé aux profils de la station à l'aide du joint articulé fourni
• Deux modes de fonctionnement : Manuel et Automatique
• Capteur optique pour détection de la main et activation de la distribution
• LED intégrée pour indication de l'état du système (vert/jaune/rouge/éteint)
• Solution Poka Yoke compacte et à encombrement réduit
• Compatible et conçue pour être associée aux alimentateurs de vis EasyDriver
• Disponible également en unité autonome à intégrer sur des alimentateurs de vis ou systèmes d'avitautage existants
