Scie à panneaux

à formatà boispour panneaux

Présentation du produit

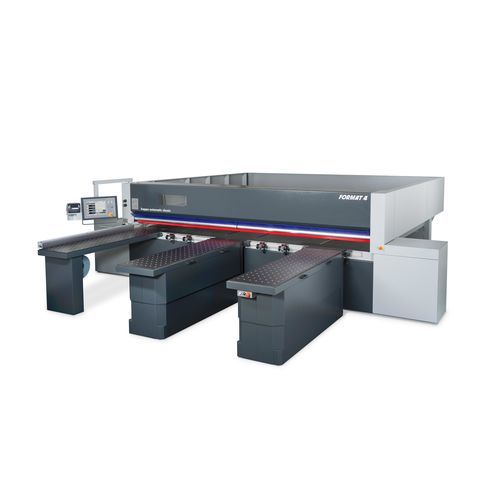

Scie à poutre compacte conçue pour le débit de panneaux en menuiserie et l'usinage industriel. La FORMAT4 kappa automatic classic offre des découpes transversales et longitudinales précises tout en occupant peu d'espace, disponible en longueurs de coupe 3 200 mm ou 4 300 mm. L'unité principale est entraînée par un moteur 7,5 kW (Ø lame max 320 mm, saillie 68 mm) et la machine se commande via un écran tactile intuitif sous Windows.

Caractéristiques clés

• Scie à poutre compacte optimisée pour le débit efficace de panneaux
• Longueurs de coupe : 3 200 mm et 4 300 mm
• Unité scie principale : moteur 7,5 kW ; Ø lame max 320 mm ; saillie lame 68 mm
• Deux tables d'appui mobiles avec fonction coussin d'air (trois ventilateurs séparés)
• Dispositif de pression (rouleaux) assurant un angle droit exact à 90° pour la coupe transversale
• Écran tactile intuitif avec logiciel de commande sous Windows
• Automatisation en option : tables élévatrices frontales pour manutention automatique des piles (jusqu'à 240 mm)
• Chariot de scie avec unité principale et entailleuse guidés sur guides ronds trempés pour un mouvement très fluide et des angles de coupe précis
• Système de mesure double guidage sur le pousse-panneau (ruban de mesure magnétique, servomoteur haute précision)
• Pousse-panneau orienté vers l'axe de coupe pour un chargement fiable indépendant de l'épaisseur du panneau
• Convoyeur à rouleaux pour un guidage précis du panneau jusqu'à la ligne de coupe
• Transport des pièces : pinces acier pneumatiques, hauteur d'ouverture 80 mm
• Logiciels performants (p. ex. Ardis pour optimisation de coupe) et imprimante d'étiquettes en option pour fiabiliser les process

Fonctionnalités détaillées
La kappa automatic classic peut être équipée de tables élévatrices frontales automatiques qui remplacent les tables latérales standard par des tables ciseaux robustes, permettant le stockage temporaire et le traitement automatique de piles de panneaux jusqu'à 240 mm. Trois ventilateurs séparés assurent la fonction coussin d'air sur les tables latérales, avec commande individuelle pour faciliter la manipulation des panneaux et économiser les ressources. Le terminal de commande additionnel sur la table à coussin d'air permet de gagner du temps en production. La vitesse d'entraînement du chariot de scie est variable de 1 à 40 m/min depuis le pupitre ; la guidage crémaillère garantit une qualité de coupe constante. La poutre de pression s'abaisse avant la coupe, maintient la pièce sur la table, assure l'extraction des poussières et copeaux et la pression peut être réglée manuellement jusqu'à 3 bar. Les logiciels d'optimisation de coupe (p. ex. Ardis) peuvent imprimer des étiquettes par pièce (n° de commande, destination, programme CNC, consignes d'usinage) pour la traçabilité et l'automatisation.

Caractéristiques / spécifications techniques

• Série modèle : kappa automatic classic
• Moteur scie principale : 7,5 kW
• Ø lame max : 320 mm (12⅝")
• Saillie lame : 68 mm (2⅝")
• Longueurs de coupe : 3 200 mm (126") et 4 300 mm (169¼")
• Tables latérales à coussin d'air : 3 ventilateurs séparés ; commande individuelle
• Capacité pile table élévatrice frontale : jusqu'à 240 mm
• Hauteur d'ouverture des pinces : 80 mm (3⅛")
• Largeur pièce pour dispositif de pression : 50–1 200 mm
• Vitesse chariot scie : variable 1–40 m/min
• Poutre de pression : réglage manuel jusqu'à 3 bar ; assure aussi l'extraction poussières/copeaux
• Système de mesure : pousse-panneau double guidage avec ruban de mesure magnétique et servomoteur haute précision
• Logiciels optionnels : Ardis (optimisation de coupe) ; imprimante d'étiquettes en option
