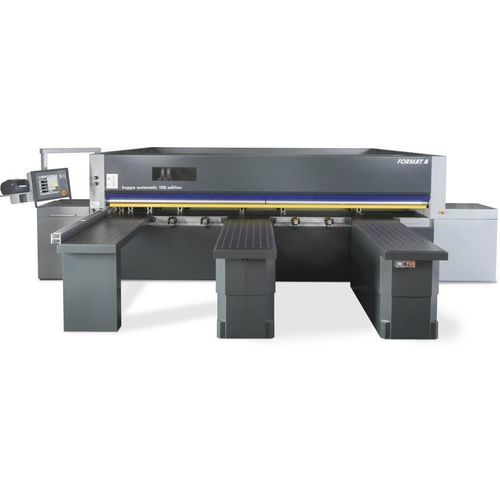

Scie circulaire kappa automatic 100 edition

à panneauxà boispour panneaux

Description courte
Compacte, efficace, précise – scie à pression / scie à pont kappa automatic edition. La kappa automatic edition est équipée d'une poutre de pression en acier et d'un pousse-pièce robuste garantissant une longue durée de vie, des performances de coupe élevées, une précision et une répétabilité optimales. Nouveau pupitre tactile, coupe dirigée contre le butoir et unités de scie puissantes pour une production à haute performance.

Aperçu fonctionnel principal

• Poutre de pression en acier et pousse-pièce robuste pour une grande stabilité et longévité.
• Scie principale entraînée par un moteur puissant (100 edition : 13,5 kW / 18 HP) avec grand diamètre de lame pour des performances de coupe élevées.
• Unité de rainer séparée (1,1 kW) avec diamètre de lame de 150 mm et réglable en cours d'opération.
• Terminal de commande avec écran tactile pour une utilisation intuitive.
• Vitesse d'avance variable pour le chariot de la scie (1–60 m/min).

Points forts

• Options de longueurs de coupe : 3200, 3800, 4300 mm.
• Saillie de la lame (100 edition) : 95 mm.
• Haute répétabilité et ingénierie mécanique de qualité.
• Nombreux packs optionnels haute technologie et solutions d'automatisation.
• Design premium et confort d'utilisation pour un fonctionnement industriel en continu.

Caractéristiques détaillées

• Tables à coussin d'air commandables individuellement : trois ventilateurs séparés pour les tables latérales offrant un contrôle individuel pour une manutention pratique des panneaux et une économie de ressources.
• Butoirs pour placage : butoirs adaptés aux panneaux avec chants plaqués pour garantir la précision dimensionnelle des panneaux plaqués.
• Chariot de scie avec lame principale et unité de rainer guidés sur des guides ronds rectifiés et nitrurés pour un mouvement extrêmement fluide et un angle de coupe exact. Hauteur de coupe réglable manuellement, pneumatiquement ou par motorisations électriques.
• Réglage motorisé de la lame de rainer (option) : réglage servo-entrainé avec une précision au centième de millimètre, réglable via le terminal de commande pour des résultats sans déchirure.
• Terminal de commande additionnel sur la table à coussin d'air pour gagner du temps et augmenter la productivité.
• Châssis à rouleaux soutenant le transport du pousse-pièce et garantissant une alimentation précise des panneaux vers la zone de coupe.
• Système de mesure double guidage sur le pousse-pièce avec bande de mesure magnétique et griffes solides entraînées par un servomoteur précis pour une répétabilité maximale.
• Entraînement du chariot de scie : crémaillère et pignon avec vitesse variable du chariot (1–60 m/min) garantissant une qualité de coupe constante.
• Dispositif de pression : rouleaux pressent la pièce contre le butoir pour garantir un angle exact de 90° pour des largeurs de pièce 50–1200 mm.
• Poutre de pression : s'abaisse avant la coupe, presse la pièce sur la table, maintient la pièce pendant la coupe, extraction des poussières/copeaux, réglable manuellement jusqu'à 3 bar max.
• Utilisation simple et intuitive : guidage logiciel basé sur Windows, logiciel d'optimisation de coupe optionnel et imprimante d'étiquettes optionnelle pour l'étiquetage des pièces et la fiabilité de production.
• Option table élévatrice frontale : tables élévatrices à ciseaux entièrement automatisées remplaçant les tables latérales standard pour augmenter l'automatisation, l'efficacité et le confort opérateur.
• Transport des pièces : mors en acier massif, pneumatiquement commandés, pour un serrage sûr et sans dommage des piles de panneaux et des petits panneaux (hauteur d'ouverture jusqu'à 85 mm).

Caractéristiques / spécifications techniques

• Longueurs de coupe (options) : 3200 mm, 3800 mm, 4300 mm.
• Diamètre de la lame principale : 350 mm.
• Moteur de la scie principale (kappa automatic 100 edition) : 13,5 kW (18 HP).
• Saillie de la lame (100 edition) : 95 mm.
• Moteur de l'unité de rainer séparée : 1,1 kW.
• Diamètre de la lame de rainer : 150 mm.
• Vitesse d'avance variable (chariot de scie) : 1–60 m/min.
• Commande : terminal tactile (guidage logiciel sous Windows).
• Poutre de pression : réglage manuel jusqu'à 3 bar ; intègre l'extraction des poussières/copeaux de la zone de scie.
• Pousse-pièce : double guidage, système de bande de mesure magnétique, entraînement servo pour une haute répétabilité.
• Tables latérales à coussin d'air : trois ventilateurs, commandables individuellement.
• Réglage motorisé optionnel de la lame de rainer : précision à 0,01 mm (via servomoteurs).
• Hauteur d'ouverture des mors (option typique) : jusqu'à 85 mm.
