Scie circulaire kappa automatic 85 edition

à panneauxà boispour panneaux

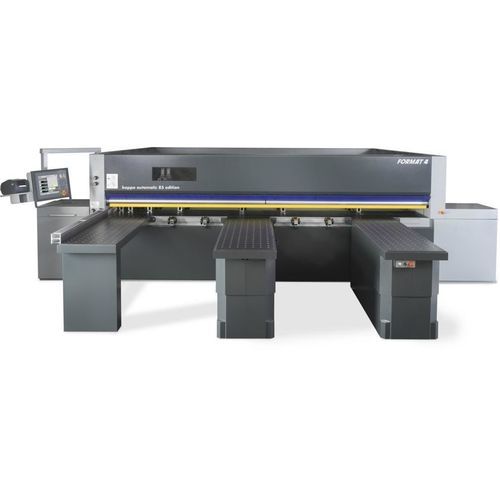

Compacte, performante, précise — scie à format sous barrette Format4 kappa automatic 85 edition

La Format4 kappa automatic 85 edition est une scie à format à barrette de pression conçue pour l'usinage industriel de panneaux, équipée d'une barrette de pression en acier et d'un pousseur de pièces robuste. Elle assure une grande répétabilité et précision pour la production en série et intègre un pupitre tactile moderne et des flux de coupe configurables. La scie principale développe environ 9 kW pour cette édition et un dépassement de lame de 85 mm, avec des longueurs de coupe disponibles de 3200, 3800 ou 4300 mm.

Points forts

• Performance élevée et continue pour l'usage industriel
• Solutions de production optimisées et spécifiques au client
• Conception industrielle robuste avec composants de qualité
• Multiples packs de spécification avec options haute technologie
• Précision d'ingénierie et répétabilité
• Pupitre tactile intuitif
• Design ergonomique primé
• Fabrication en Autriche selon normes qualité strictes
• Productivité et disponibilité élevées
• Service complet avant, pendant et après achat
• Prête à l'automatisation avec possibilités d'intégration
• Solutions logicielles et machines d'un seul fournisseur
• Financements et accompagnement sur mesure

Variantes / informations sur le modèle

• kappa automatic 85 edition : longueurs de coupe 3200, 3800, 4300 mm ; dépassement lame 85 mm ; vitesse d'avance variable 1–60 m/min ; pupitre de commande tactile ; moteur principal env. 12 HP (9 kW).
• kappa automatic 100 edition (variante liée) : longueurs de coupe 3200, 3800, 4300 mm ; dépassement lame 95 mm ; vitesse d'avance variable 1–60 m/min ; pupitre tactile ; moteur principal jusqu'à env. 18 HP (13,5 kW).

Caractéristiques détaillées et équipement (sélection)

• Tables latérales à coussin d'air commandables individuellement : trois ventilateurs par table, commandés séparément pour un maniement aisé des panneaux et une économie d'énergie.
• Guides pour panneaux plaqués : guides dédiés pour les panneaux plaqués afin d'assurer la précision dimensionnelle.
• Chariot de scie avec lame principale et groupe de pré-découpe : guidages ronds rectifiés et trempés pour un mouvement fluide et un angle de coupe exact ; hauteur de coupe réglable manuellement, pneumatiquement ou par motorisation électrique.
• Réglage motorisé du pré-découpe (option) : réglage servo avec précision 0,01 mm pilotable depuis l'écran pour des résultats sans éclats.
• Pupitre supplémentaire sur la table à coussin d'air pour gagner du temps et augmenter la productivité.
• Convoyeur à rouleaux pour supporter le transport des panneaux et assurer un guidage précis vers la ligne de coupe.
• Pousseur de matériau double guidage : acier massif guidé des deux côtés avec bande de mesure magnétique et servomoteur précis pour une répétabilité maximale.
• Entraînement du chariot : vitesse variable du chariot (1–60 m/min) réglable depuis le panneau de commande ; crémaillère et pignon garantissent une qualité de coupe constante.
• Barrette de pression / dispositifs de pression : rouleaux de pression plaquent la pièce contre le guide pour garantir un angle 90° sur largeurs 50–1200 mm ; la barrette s'abaisse avant la coupe, maintient la pièce sur la table et assure l'aspiration des copeaux ; pression réglable manuellement jusqu'à 3 bar max.
• Fiabilité du process : intégration possible avec logiciel d'optimisation de coupe et impression d'étiquettes par pièce pour la traçabilité et le contrôle des flux.
• Commande simple : logiciel intuitif sous Windows ; options Ardis pour optimisation de coupe et imprimante d'étiquettes.
• Visibilité parfaite : pupitre flexible et fenêtre d'observation sur la barrette pour garder les informations clés visibles.
• Hauteur de coupe en 2 niveaux : dépassement de lame sélectionnable (ex. 40–85 mm) depuis le pupitre pour optimiser l'entrée des dents en coupe simple ou en paquet.
• Maintien des pièces : pinces pneumatiques en acier massif pour serrage sûr et sans dommage des piles et panneaux individuels (ouverture 85 mm).
• Option table élévatrice frontale : tables élévatrices à ciseaux automatiques remplaçant les tables latérales standards pour améliorer l'efficacité de manutention.
• Packages logiciels efficaces disponibles pour maximiser l'efficacité et simplifier l'exploitation.

Spécifications techniques

• Longueurs de coupe : 3200 mm, 3800 mm, 4300 mm
• Dépassement lame : 85 mm (kappa automatic 85 edition) — 95 mm sur la variante 100 edition
• Puissance moteur scie principale : env. 12 HP (9 kW) pour la 85 edition ; jusqu'à 18 HP (13,5 kW) pour la 100 edition (variante)
• Diamètre lame scie principale référence : 350 mm (référence famille produit)
• Groupe de pré-découpe : groupe séparé ; moteur de pré-découpe env. 1,1 kW ; diamètre lame pré-découpe env. 150 mm ; réglage motorisé optionnel avec précision 0,01 mm via servomoteur
• Avance variable / vitesse du chariot : 1–60 m/min (réglable depuis le pupitre)
• Commande : pupitre tactile (logiciel Windows)
• Tables latérales à coussin d'air : trois ventilateurs séparés par table, commandables individuellement
• Pousseur de matériau : acier massif, double guidage, bande de mesure magnétique, servomoteur précis et préhensions solides pour haute répétabilité
• Barrette de pression : réglage manuel jusqu'à 3 bar max ; extraction intégrée des poussières et copeaux
• Serrage des pièces : pinces pneumatiques acier massif, ouverture 85 mm
• Options : table élévatrice frontale (tables à ciseaux automatiques), imprimante d'étiquettes, logiciel d'optimisation Ardis, solutions d'automatisation et multiples packs de spécification
