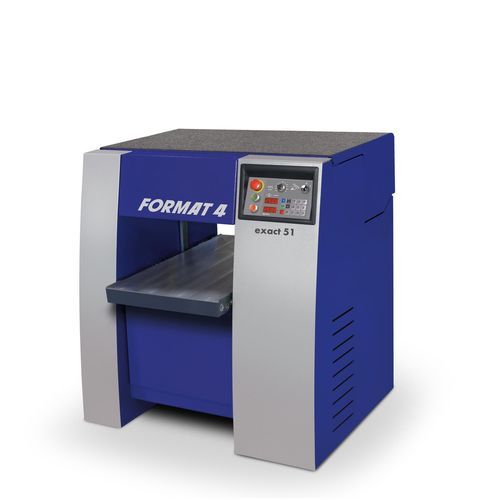

Raboteuse stationnaire exact 51

pour le boisélectrique

Présentation
Précision et confort d’utilisation pour l’usinage en production. La raboteuse-calibreuse FORMAT4 exact 51 est conçue pour un rabotage précis et répétable, avec un arbre de coupe robuste et une large gamme d’options pour adapter la machine aux exigences de production. L’équipement de série comprend une barre de pression de sortie segmentée à ressort et un avancement variable ; de nombreux accessoires sont disponibles en option tels que rouleau d’entrée segmenté, rouleaux recouverts de caoutchouc et rouleaux sous table.

Caractéristiques clés

• Arbre Silent-Power® en spirale (option) : réduction du bruit, durée de vie des couteaux prolongée, finition sans éclats et extraction de copeaux optimisée.
• « Digi-Drive » : positionnement numérique de la table — saisissez la cote souhaitée et la table se déplace précisément ; affichages LED des valeurs préréglées et réelles ; positionnement incrémental et positions programmables en option.
• Avancement variable (de série) : 5–20 m/min pour adapter la vitesse à la qualité de finition ou au débit de production.
• « Power-Drive » : réglage électrique de la hauteur avec réglage grossier et fin et affichage LED de la valeur réelle.
• Châssis du porte-couteaux en fonte pour usage intensif ; rouleaux de sortie engomés et rouleaux d’entrée segmentés disponibles pour conditions de matériau difficiles.
• Rouleaux réglables intégrés en option pour pièces à forte teneur en résine ou humidité.
• Prolongations de table stables avec rouleau de sortie pour faciliter la manipulation des pièces longues.

Avantages Silent-Power® (si monté)

• Fonctionnement nettement plus silencieux : émissions sonores réduites de plus de moitié.
• Durée de vie des lames jusqu’à vingt fois supérieure aux lames standard.
• Quatre arêtes de coupe par lame.
• Extraction des copeaux optimisée et volume de copeaux réduit.
• Résultats d’usinage sans éclats.
• Consommation électrique réduite par rapport à des systèmes comparables.

Conception et fonctionnement
Les rouleaux d’entrée sont montés flottants et se soulèvent en douceur pour les grandes profondeurs de passe ; le positionnement par ressort garantit une pression constante sur la pièce. Quatre vis trapézoïdales assurent un réglage précis de la hauteur de la table et une grande capacité de charge. Des guides longitudinaux intégrés au châssis garantissent la précision de guidage de la table au dixième de millimètre.

Système de couteaux / arbre
L’arbre Format4 à 4 couteaux allie performance, précision et changement de couteaux aisé. Couteaux auto-alignants, châssis fermé pour un fonctionnement silencieux et réduction des dépôts de résine sur les vis de serrage. Systèmes TERSA ou Silent-Power® en option.

Avancement
Avancement variable standard 5–20 m/min (5–65,6 ft/min) pour régler la vitesse adaptée à la qualité de surface ou au calibrage rapide.

Accessoires et options (sélection)

• Rouleaux réglables intégrés (option)
• Rouleaux d’entrée segmentés ou spirales en acier, rouleaux enduits caoutchouc (option)
• Second jeu de rouleaux de sortie (acier ou caoutchouc) (option)
• Prolongation de table avec rouleau portepièce
• Table élévatrice à ciseaux réglable en hauteur (option)
• Lubrification centralisée des broches de la table de regrugeage (option)

Caractéristiques techniques

• Brand: FORMAT4
• Model: exact 51
• Diamètre de l’arbre de coupe : 120 mm
• Vitesse de l’arbre : 5000 rpm
• Arbre standard : 4-couteaux Format‑4-System
• Arbre Silent-Power® en spirale : option (77 couteaux sur l’arbre spiralé)
• Largeur de rabotage : 19⅞" (≈ 505 mm)
• Profondeur de passe maximale : 10 mm
• Longueur minimale de la pièce : 270 mm
• Avancement / vitesse variable : 5–20 m/min (de série)
• Réglage électrique de la hauteur de table : de série (options Power-Drive / Digi-Drive disponibles)
• Configuration moteur standard : 3x 230 V, 60 Hz
• Puissance moteur (exemples / options) : 7,5 HP (5,5 kW) S6/40% (standard), options 10 HP (7,30 kW) ou 13,5 HP (10 kW)
• Diamètre de raccordement aspiration : 140 mm
• Poids (équipement moyen) : env. 1430 lbs (≈ 649 kg)
