Dégauchisseuse raboteuse exact 63

pour bois

Présentation

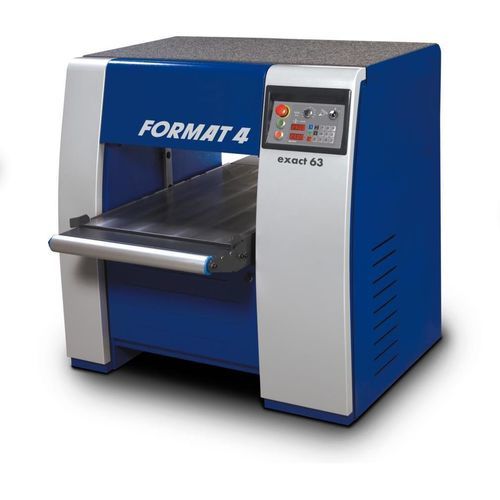

La raboteuse-dégauchisseuse Format-4 exact 63 est une machine d'atelier de 630 mm de largeur de rabotage (environ 24,75 in) destinée à la menuiserie, l'ébénisterie et aux ateliers industriels. Elle associe un arbre porte-outils de 120 mm de diamètre, plusieurs options de tête porte-outils et une commande de table numérique pour des opérations de rabotage précises et reproductibles.

Options d'arbre porte-outils

• Arbre porte-outils Format System 4 couteaux
• Arbre porte-outils standard 4 couteaux pour couteaux de rabotage traditionnels à une face
• Arbre porte-outils 4 couteaux TERSA
• Arbre spirale Silent-Power®

Points clés

• L'arbre spirale Silent-Power® réduit les émissions sonores, optimise l'évacuation des copeaux et prolonge la durée de vie des couteaux.
• Digi-Drive : saisie de la cote et démarrage ; la table se déplace précisément ; affichages LED des valeurs nominales et réelles ; positionnement incrémental et positions programmables en option.
• Vitesse d'avance variable (5–20 m/min) en standard pour une meilleure finition ou un calibrage rapide.
• Power-Drive : commande électrique de la hauteur de table de rabotage avec réglage rapide et affichage LED des valeurs réelles.

Détails / Fonctions

• Rouleaux d'entrée : rouleaux d'entrée montés flottants, relevés en douceur pour de grandes profondeurs de coupe ; un positionnement par ressort maintient une pression constante pour les coupes profondes.
• Rouleau de support : rouleau et unité de lubrification en option côté entrée pour bois humide ou résineux.
• Rouleaux de lit réglables intégrés : disponibles en option pour l'usinage de pièces à forte teneur en résine ou en humidité.
• Stabilité et précision : quatre tiges trapézoïdales assurent un réglage précis de la table ; des guides longitudinaux dans le châssis absorbent la pression de sortie et guident la table au dixième de millimètre.
• Extension de table : extensions stables avec rouleau côté sortie pour un meilleur confort de manutention.
• Table ciseaux réglable en hauteur : table ciseaux réglable en hauteur optionnelle 1150 mm.
• Palier en fonte : carter porte-outils en fonte pour travaux intensifs ; rouleaux de sortie en caoutchouc en option ; poutres de pression combinées à rouleau d'entrée en caoutchouc ou segmenté permettant l'usinage simultané de pièces de largeurs différentes.
• Rabotage 4 couteaux : arbre Format4 System avec portée de couteau 120 mm et 4 couteaux pour précision et facilité d'utilisation.
• Changement rapide des couteaux : arbre 4 couteaux avec changement rapide et couteaux auto-alignants ; carter fermé réduisant les dépôts de résine et le bruit ; couteaux réversibles réduisant les coûts d'exploitation.
• Silent-Power® : arbre spirale du Felder Group offrant faible niveau sonore, durée de vie prolongée des couteaux, quatre arêtes par couteau et extraction des copeaux optimisée.

Données techniques (sélection)
Électrique : 3x 230 V, 60 Hz ; puissance moteur standard 10 HP (7,35 kW) S6/40% — option 13,5 HP (10,0 kW) ; démarrage étoile-triangle standard ; options contact sans potentiel, minuterie et conformité CSA.

Arbre porte-outils : diamètre 120 mm ; vitesse 5000 tr/min ; système 4 couteaux, longueur de couteau 635 mm ; option Silent-Power spirale (95 couteaux).

Raboteuse et entraînement : largeur de rabotage 630 mm ; dimension table approx. 630 x 1050 mm ; profondeur de coupe maxi 10 mm ; plage d'épaisseur approx. 3 mm – 300 mm (env. 1/8 in – 11,75 in) ; longueur minimale de pièce 270 mm ; vitesse d'avance variable 5–20 m/min ; commande électrique de hauteur de table en standard ; options lubrification centrale et contrôle de position Digi-Drive.

Général : prise d'aspiration 160 mm ; poids env. 1050 kg.

Caractéristiques

• Modèle : exact 63
• Largeur de rabotage : 630 mm
• Diamètre arbre porte-outils : 120 mm
• Longueur couteau (4 couteaux) : 635 mm
• Vitesse arbre : 5000 tr/min
• Puissance moteur (standard) : 10 HP / 7,35 kW — option 13,5 HP / 10,0 kW
• Vitesse d'avance : variable 5–20 m/min
• Profondeur de coupe maxi : 10 mm
• Plage d'épaisseur : approx. 3 mm – 300 mm
• Prise d'aspiration : 160 mm
• Poids approx. : 1050 kg
