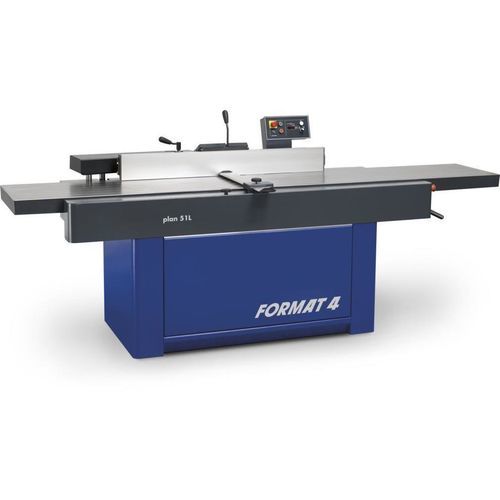

Raboteuse stationnaire plan 51L

pour le boisélectrique

Aperçu La Format4 plan 51L est une raboteuse-dégauchisseuse combinée conçue pour le travail de panneaux et de bois massif de grandes dimensions. Elle dispose d'une longueur de table étendue (jusqu'à 3 000 mm en configuration sélectionnée) et d'une table d'alimentation inclinable permettant des finitions de joints concaves et convexes pour des assemblages collés invisibles. Le carter compact et la butée pliable permettent de positionner la machine près d'un mur d'atelier sans restreindre la largeur de rabotage. L'ajustement électrique Power-Drive et une commande ergonomique positionnée à hauteur des yeux assurent précision d'usinage et confort d'utilisation.

Caractéristiques clés et points forts

• Option Silent-POWER® : groupe de fers en spirale réduisant le bruit et offrant une finition sans arrachement avec lames en carbure de tungstène remplaçables.
• Table d'alimentation inclinable pour la production de pièces concaves et convexes, permettant des joints invisibles sur panneaux collés.
• Butée professionnelle avec réglage parallélogramme autorisant le positionnement de la machine directement contre un mur d'atelier.
• Power-Drive : réglage électrique numérique de la hauteur de la table d'alimentation (de série) pour des réglages précis au dixième de millimètre ; commande ergonomique à hauteur des yeux.
• Butée EURO comfort : repliable en deux parties pour sécurité et facilité d'utilisation.
• Protection Format4 intégrée ; protection SUVA disponible en option pour une couverture complète et un relevage automatique.
• Bloc de coupe 4-foyers Format-4 standard ; variantes TERSA et Silent-POWER disponibles en option.

Détails supplémentaires de la machine

• Longueur totale de table : jusqu'à 3 000 mm (configuration alternative : 2 700 mm).
• Longueurs d'appui d'alimentation : exemples 1 650 mm (référence standard) ou 1 350 mm en configuration alternative.
• Largeur de rabotage : 512 mm (20⅛”).
• Profondeur de passe maximale : 8 mm.
• Dimensions de la butée professionnelle : 1 300 × 170 mm ; butée inclinable jusqu'à 45° avec butées à 90° et 45°.
• Butée auxiliaire inclinable pour l'usinage sûr de pièces fines ou étroites.
• Capot d'extraction optimisé pour grands formats ; raccord d'aspiration Ø 140 mm.
• Variante Silent-POWER en spirale avec jusqu'à 77 couteaux (si sélectionnée).
• Fixation d'alimentation (power feed) et autres accessoires de production en option.

Caractéristiques techniques

• Électrique : alimentation standard 3 × 230 V, 60 Hz ; options moteurs 7,5 HP (5,5 kW) S6/40% et 10 HP (7,30 kW) S6/40%.
• Démarrage étoile-triangle standard ; contact libre de potentiel, minuterie d'heures de fonctionnement et équipement électrique conforme CSA disponibles en option.
• Raboteuse et bloc de coupe : largeur de rabotage 512 mm ; références de longueur totale de table 3 000 mm et 2 700 mm selon configuration ; longueurs de table d'alimentation 1 650 mm ou 1 350 mm selon choix.
• Réglage électrique Power-Drive de la hauteur de la table d'alimentation avec affichage numérique : de série.
• Capacité de joints concaves et convexes : de série.
• Protection : déflecteur intégré Format4 de série ; protections EURO comfort et SUVA en option.
• Blocs de coupe : système 4-couteaux Format-4 standard ; TERSA 4-couteaux et spirale Silent-POWER en option (variante silencieuse avec lames carbure remplaçables).
• Général : raccord d'aspiration Ø 140 mm ; hauteur de travail env. 35" ; poids moyen avec équipement env. 800 kg (1 760 lbs).
• Emballage : préparation conteneur et emballage IPPC en option ; palette exemple 2 100 × 1 500 mm.
