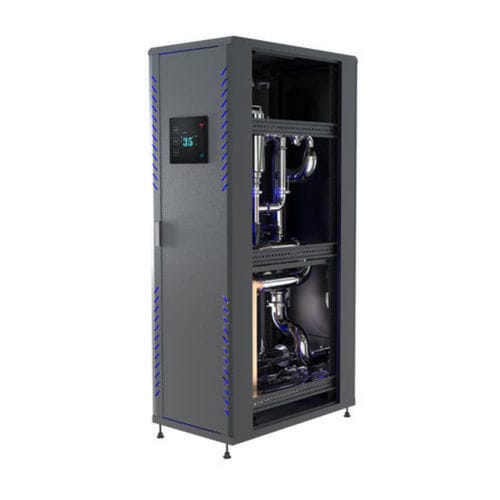

Système de refroidissement de liquide EXT-CDU300LC

d'eaud'eau glycoléepour salle informatique

Présentation
L'unité de distribution de refroidissement liquide à liquide (L2L) en format armoire EXTRCOOL est une solution sur socle conçue pour les déploiements critiques de refroidissement liquide dans les centres de données AI et HPC. Elle met en interface les boucles de refroidissement à plaques des serveurs avec les réseaux d'eau glacée du site pour prendre en charge des grappes GPU à haute densité et des charges de rack multi‑MW.

Principaux avantages techniques

• Échange thermique L2L haute capacité — Échangeurs à plaques transférant la chaleur résiduelle des boucles serveurs vers les réseaux d'eau glacée pour des capacités de refroidissement multi‑MW.
• Conception armoire sur socle et évolutive — Empreinte compacte avec extension modulaire et fonctionnement parallèle pour répondre à l'augmentation des besoins de refroidissement.
• Systèmes intégrés en usine — Pompe à vitesse variable préassemblée, débitmètres de précision, capteurs de pression et détection de fuites pour un déploiement rapide.
• Contrôle et supervision intelligents — IHM tactile avec données temps réel de température, débit et pression ; gestion à distance et intégration BMS prises en charge.
• Disponibilité de niveau entreprise — Conception pour fonctionnement continu 24/7 avec pompes redondantes, tuyauterie résistante à la corrosion et connexions étanches.

Spécifications produit (résumé)
Brand : EXTRCOOL
Model Series : CDU-L2L Cabinet Series
Cooling Type : Liquid-to-Liquid (L2L) chilled-water heat exchange
Product Category : Floor-Standing Cooling Distribution Unit
Compatible Systems : Server cold-plate loops; chilled-water networks
Place of Origin : Guangdong, China

Scénarios d'application idéaux

• Centres de données AI à grande échelle — Prend en charge des déploiements de refroidissement liquide multi‑MW pour NVIDIA GB200/GB300 et clusters GPU de nouvelle génération.
• HPC et supercalculateurs — Refroidissement haute capacité pour calcul scientifique et charges de simulation.
• Infrastructures neuves avec refroidissement liquide — Optimisé pour les installations équipées d'eau glacée.
• Racks à très haute densité — Prend en charge des charges de rack supérieures à 50 kW pour les serveurs de nouvelle génération.
• Architectures de refroidissement évolutives — Le design modulaire permet une expansion incrémentale.

Pourquoi l'EXTRCOOL Cabinet-Style L2L CDU
La CDU armoire combine échange thermique à plaques efficace, contrôles intégrés et châssis évolutif pour assurer une évacuation de chaleur fiable et de haute capacité adaptée aux exigences des déploiements AI et HPC, tout en permettant la supervision distante et l'intégration au site.

Questions fréquentes (sélection)

• À quoi sert une CDU liquide-à-liquide ? Elle transfère la chaleur résiduelle des boucles liquides des serveurs vers les systèmes d'eau glacée du site pour permettre une évacuation de chaleur à haute capacité.
• Pourquoi choisir une CDU armoire L2L ? Les armoires sur socle offrent une grande capacité de refroidissement, une évolutivité modulaire et une surveillance intégrée adaptées aux grands centres de données AI/HPC dotés d'un réseau d'eau glacée.
• L'unité est-elle compatible avec les systèmes d'eau glacée standard ? Oui. L'unité prend en charge les pressions et températures d'eau glacée standard ; les raccordements sont personnalisables pour s'adapter au réseau du site.

Caractéristiques techniques

• Modèles & puissances nominales : EXT-CDU300LC — 300 kW; EXT-CDU600LC — 600 kW; EXT-CDU1000LC — 1000 kW; EXT-CDU1600LC — 1600 kW; EXT-CDU2000LC — 2000 kW.
• Type d'installation : In Row.
• Caloduc (caloporteur) : PG25 (tous modèles).
• Environnement de fonctionnement (T & H) : -10°C ~ 55°C; HR 5%–90%.
• Environnement de stockage (T & H) : -45°C ~ 70°C; HR 5%–93%.
• Écran : écran tactile 10,1" (tous modèles).
• Approche (approach temperature) : 5°C (tous modèles).
• Température entrée/sortie côté primaire : 35°C / 45°C.
• Température liquide côté secondaire (out/in) : 40°C / 50°C (tous modèles).
• Débit nominal secondaire : EXT-CDU300LC — 500 LPM; EXT-CDU600LC — 1000 LPM; EXT-CDU1000LC — 1800 LPM; EXT-CDU1600LC — 2500 LPM; EXT-CDU2000LC — 3200 LPM.
• Alimentation : 3P AC 380V 50/60Hz; 3P AC 480V 60Hz.
• ATS double alimentation : Oui (tous modèles).
• Détection de fuite : Oui (tous modèles).
• Bascul. automatique pompe redondante : 1+1 (tous modèles).
• Consommation électrique typique par modèle : <7.5 kW (300 kW); <12 kW (600 kW); <18 kW (1000 kW); <25 kW (1600 kW); <32 kW (2000 kW).
• Filtre remplaçable en ligne avec bypass : Oui (tous modèles).
• Contrôle : méthode PID ; le débit s'ajuste selon la température.
• Communication : Modbus RTU & TCP/IP.
• Poids approximatif : EXT-CDU300LC — 550 kg; EXT-CDU600LC — 800 kg; EXT-CDU1000LC — 1300 kg; EXT-CDU1600LC — 1800 kg; EXT-CDU2000LC — 2200 kg.
• Indice de protection : IP55 (tous modèles).
• Dimensions (L × P × H) mm : EXT-CDU300LC / EXT-CDU600LC — 600 × 1200 × 2000 mm; EXT-CDU1000LC / EXT-CDU1600LC — 1200 × 1500 × 2000 mm; EXT-CDU2000LC — 1200 × 1500 × 2200 mm.
