Unité de distribution de refroidissement liquide / liquide

rackablepour data center

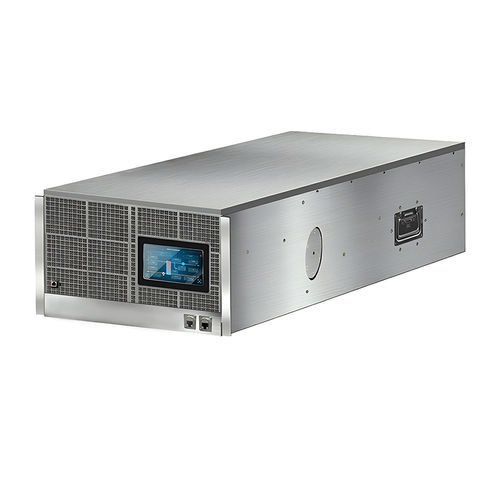

Présentation L'unité de distribution de refroidissement liquide‑liquide EXTRCOOL (CDU) est un module compact montable en rack 19 pouces, conçu pour les centres de données AI et d'entreprise à haute densité. Elle assure un circuit de refroidissement isolé, basse pression et ultra‑propre pour serveurs refroidis par liquide. Capacité frigorifique nominale : 50 kW (prise en charge de charges thermiques supérieures selon configurations haute densité). L'unité utilise un échangeur liquide‑liquide à plaques haute efficacité pour relier les boucles d'eau glacée du site et les circuits de refroidissement des équipements IT.

Principaux avantages techniques

• Architecture à double boucle isolée Séparation physique entre le circuit d'eau glacée (primaire) de l'installation et le circuit de refroidissement (secondaire) des équipements, fournissant un liquide de refroidissement basse pression et exempt de contaminants pour éviter corrosion, dépôts et obstructions.
• Déploiement et intégration flexibles Format rack 19 pouces permettant un montage intégré en armoire pour installation plug‑and‑play ou un déploiement autonome dans des baies CDU dédiées pour une gestion centralisée du refroidissement.
• Conception redondante pour une fiabilité 24/7 Redondance pompe 1+1 pour éliminer les points de défaillance uniques ; double alimentation 1+1 pour une alimentation continue des composants critiques.
• Filtration et échange thermique haute efficacité Filtre secondaire intégré 50 μm, nettoyable, à faible perte de charge ; échangeur à plaques soudées cuivre avec construction en acier inoxydable S316 pour une transmission thermique élevée (typique : 50 kW avec ΔT ≈ 4 °C).
• Installation et maintenance simplifiées Raccords rapides sanitaires en acier inoxydable et brides de jonction pour une intégration tuyauterie sans fuite et un accès de maintenance facilité ; prise en charge du contrôle ΔP constant et du débit constant avec modes manuel et forcé.
• Surveillance intelligente et compatibilité GTB Supervision santé en temps réel et alarmes ; connectivité multiprotocole (Modbus/RS485, TCP/IP, SNMP) pour intégration aux systèmes de gestion technique du bâtiment et aux outils de gestion d'armoire.
• Fonctionnement économe en énergie En classe 50 kW, la consommation est ≤700 W au débit maximal ; prise en charge du refroidissement eaux chaudes pour réduire le PUE.

Spécifications produit Capacité frigorifique nominale : 50 kW
Débit côté secondaire : 100 LPM (pression résiduelle machine 1 bar)
Liquide côté secondaire : Éthylène glycol / Propylène glycol (PG25) ou fluide monophase compatible
Liquide côté primaire : Eau ou solution éthylène glycol
Pompe redondante : Redondance 1+1
Chute de pression unilatérale : 0,8 bar (conditions typiques : 80 LPM, 20 % éthylène glycol)
Plage de température secondaire : 10–45 °C (contrôle point de rosée)
Exemple de ΔT : 50 kW avec ≈4 °C entre boucles
Consommation électrique maximale : ≤700 W au débit maximal
Dimensions (L x P x H) : 175 mm x 445 mm x 900 mm ; poids à sec : 65 kg
Bruit (3 m) : <58 dBA
Alimentation : AC monophasé 85–265 V, 50/60 Hz ; double alimentation prise en charge
Raccord primaire : Mandrin sanitaire 1‑1/2"
Volume solution primaire : 6 litres
Raccord secondaire : Mandrin sanitaire 1‑1/2", option raccord rapide
Filtre secondaire : 50 μm intégré, nettoyable
Volume solution secondaire : 10 litres
Mesure de débit : Surveillance débit primaire et secondaire
Capteurs de pression : Retour secondaire, pression d'alimentation, ΔP filtre, ΔP système
Capteurs de température : Entrée primaire, alimentation secondaire (redondance 1+2) et retour
Autres capteurs : Température et humidité de salle
Gestion d'eau : Remplissage automatique (pompe), purge manuelle
Vase d'expansion : 1 litre
Communication : RS485 RTU Modbus, TCP/IP, SNMP

Caractéristiques techniques

• Type : CDU liquide‑liquide en acier inoxydable, montage rack 19"
• Puissance nominale : 50 kW
• Débit/pression typiques : 100 LPM à 1 bar résiduel ; ΔP typique 0,8 bar à 80 LPM
• Fluides compatibles : Eau, éthylène glycol, propylène glycol (PG25)
• Redondance : Pompes 1+1 ; alimentation double
• Consommation max : ≤700 W
• Dimensions : 175 × 445 × 900 mm ; poids 65 kg (sec)
• Niveau sonore : <58 dBA à 3 m
• Raccords : Mandrin sanitaire 1‑1/2" (primaire/secondaire), option rapide
• Supervision & comms : Capteurs multiples et RS485/TCP‑IP/SNMP
