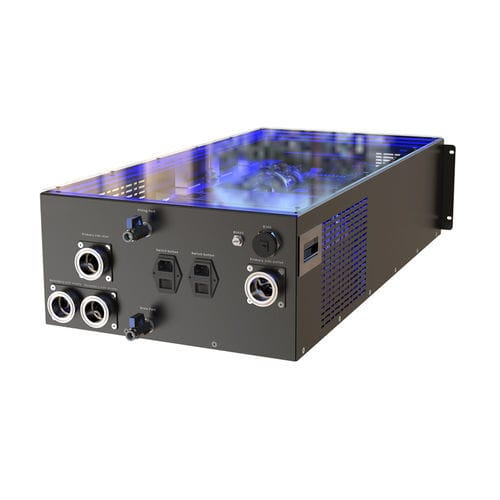

Système de refroidissement de liquide EXT-CDU35LR

d'eaud'eau glycoléepour salle informatique

Présentation
L'unité de distribution de refroidissement rackable liquide-à-liquide (L2L) EXTRCOOL est une CDU compacte au format 4U standard, conçue pour les déploiements de refroidissement liquide haute densité dans les centres de données AI et HPC. Compatible avec les serveurs GPU NVIDIA GB200/GB300 et les générations suivantes, cette unité assure le transfert de chaleur entre les boucles de cold plate des serveurs et les systèmes d'eau glacée du site, et prend en charge des densités de puissance par baie allant jusqu'à 100 kW et plus.

Point fort
Unité de distribution de refroidissement liquide-à-liquide 4U pour boucles de refroidissement haute densité

Avantages techniques clés

• Format rack compact : Design 4U standard s'insérant directement dans les racks serveurs, supprimant le besoin d'une unité au sol et simplifiant l'intégration au réseau d'eau glacée.
• Échange thermique liquide-à-liquide performant : Échangeurs à plaques haute performance transférant la chaleur résiduelle des boucles serveurs vers le circuit d'eau glacée, adaptés aux charges thermiques élevées des clusters IA.
• Surveillance et contrôle intégrés : Interface HMI tactile frontale affichant en temps réel températures, débits et pressions, avec gestion à distance et intégration BMS.
• Déploiement plug-and-play : Tuyauterie, pompes et capteurs préconfigurés pour une connexion rapide aux collecteurs serveurs et au réseau d'eau glacée, réduisant le temps de mise en service.
• Conception anti-fuite de niveau entreprise : Raccords renforcés et composants testés en pression en usine pour garantir une exploitation fiable 24/7.

Spécifications produit (représentation)
Attribut : Spécification
Brand: EXTRCOOL
Model Series: CDU-L2L Rack Series
Type de refroidissement : Échange thermique liquide-à-liquide (eau glacée)
Catégorie produit : Unité de distribution de refroidissement rackable (CDU)
Format : 4U rack standard
Systèmes compatibles : Boucles cold plate serveurs, réseaux d'eau glacée
Lieu d'origine : Guangdong, China

Options de numéro de modèle : EXT-CDU35LR; EXT-CDU50LR; EXT-CDU100LR; EXT-CDU120LR; EXT-CDU150LR; EXT-CDU200LR; EXT-CDU250LR
Type d'installation : In-rack
Puissance frigorifique nominale (par modèle) : 35 kW; 50 kW; 100 kW; 120 kW; 150 kW; 200 kW; 250 kW
Liquide caloporteur : PG25
Environnement de fonctionnement (T & H) : -10°C ~ 55°C / HR 5~90%
Environnement de stockage (T & H) : -45°C ~ 70°C / HR 5~93%
Écran : 4,3" (petits modèles) ou 7" (grands modèles)
Température d'approche : 5°C
Température primaire (entrée/sortie) : 35°C / 45°C
Température secondaire liquide (sortie/entrée) : typ. 40°C/45°C ou 40°C/50°C selon modèle
Débit nominal côté secondaire (par modèle) : 120 LPM; 160 LPM; 160 LPM; 190 LPM; 240 LPM; 320 LPM; 400 LPM
Alimentation : AC220V 50/60Hz (certains modèles supportent 3P AC380V 50/60Hz ou 3P AC480V 60Hz)
Commutateur ATS double alimentation : Oui
Détection de fuite : Oui
Permutation automatique pompe redondante : 1+1
Consommation électrique (par modèle) : <0,8 kW; <0,8 kW; <0,8 kW; <1 kW; <2,5 kW; <2,8 kW; <3 kW
Filtre remplaçable en ligne (bypass) : Non
Type de contrôle : Contrôle PID, ajuste le débit en fonction de la température
Communication : Modbus RTU & TCP/IP
Masse approximative (par modèle) : 50 kg; 65 kg; 75 kg; 85 kg; 80 kg; 100 kg; 110 kg
Indice de protection : IP55
Dimensions (L x P x H) mm (par modèle) : 482 x 870 x 177,8; 482 x 870 x 177,8; 482 x 870 x 177,8; 482 x 870 x 217,2; 482 x 870 x 217,2; 482 x 870 x 265; 482 x 870 x 265

Scénarios d'application idéaux

• Centres de données IA à grande échelle : Pour déploiements de refroidissement liquide haute densité pour clusters GPU GB200/GB300.
• Installations HPC & supercalculateurs : Refroidissement fiable pour calcul scientifique et simulations.
• Centres de données neufs avec refroidissement liquide : Optimisé pour sites équipés d'infrastructures d'eau glacée.
• Baies à très haute densité : Prend en charge des charges de 50 kW+ par rack pour serveurs IA nouvelle génération.
• Architectures de refroidissement modulaires : Idéal pour déploiements évolutifs et incrémentaux.

Pourquoi choisir l'EXTRCOOL Rack-Mounted L2L CDU ?
Le format rack supprime le besoin d'unités CDU autonomes, offrant une solution compacte et à haute capacité pour les déploiements de refroidissement liquide. L'unité combine échange thermique performant, surveillance intégrée et installation simplifiée pour répondre aux exigences des charges IA et HPC critiques, assurant une exploitation stable et efficace toute l'année.

Questions fréquentes
1. À quoi sert une CDU rackable L2L ?
Une CDU rackable L2L transfère la chaleur résiduelle des boucles de refroidissement liquide serveurs vers les systèmes d'eau glacée du site dans un format rack compact, adapté aux centres de données avec contrainte d'espace et infrastructure d'eau glacée.

2. Quels sont les avantages d'une CDU rackable par rapport à une CDU autonome ?
Le format rack s'intègre directement aux baies serveurs, réduit la complexité des tuyauteries, évite l'emprise au sol dédiée et est pré-testé en usine pour limiter les interventions sur site.

3. L'unité est-elle compatible avec les systèmes d'eau glacée standard ?
La CDU rackable L2L supporte les pressions et températures d'eau glacée courantes et propose des options de connexions personnalisables pour s'adapter à la plupart des réseaux d'eau glacée.

Caractéristiques / spécifications techniques

• Brand: EXTRCOOL
• Model Series: CDU-L2L Rack Series
• Format : 4U rack-mount
• Type de refroidissement : Liquide-à-liquide (L2L) échange thermique eau glacée
• Puissance frigorifique : 35 kW–250 kW (selon modèle)
• Liquide caloporteur : PG25
• Débit côté secondaire : 120–400 LPM (selon modèle)
• Contrôle : PID, Modbus RTU & TCP/IP
• Redondance : Permutation pompe 1+1, ATS double alimentation
• Détection de fuite : Oui
• Protection : IP55
• Poids approximatif : 50–110 kg (selon modèle)
• Dimensions (L x P x H) : 482 x 870 x 177,8 / 217,2 / 265 mm (selon modèle)
