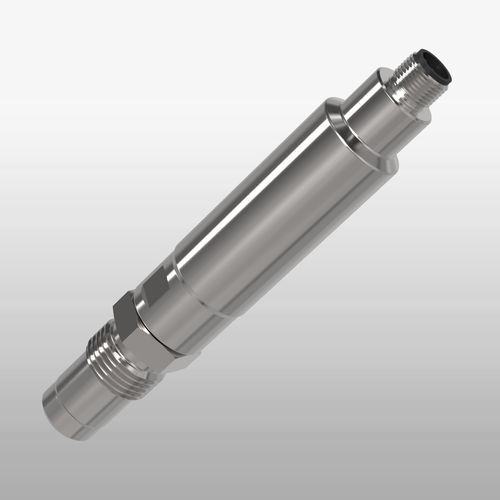

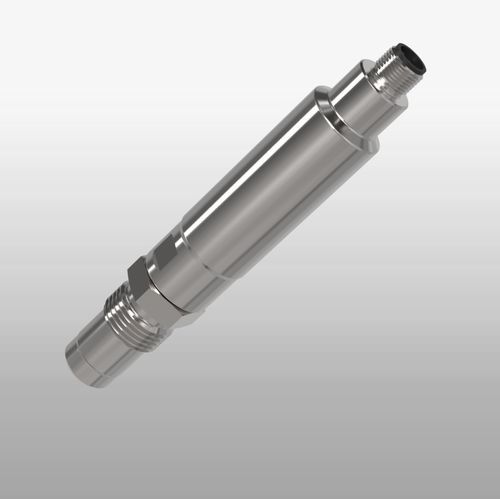

Capteur de turbidité NIR EXplore 171

de diffusion de lumièrecompact4-20mA

Courte description
EXplore 171 est un capteur de turbidité NIR fonctionnant par rétro-dispersion, destiné à la surveillance des procédés de production dans l'industrie agroalimentaire (par ex. laiteries) et d'autres applications procédés avec turbidité moyenne à élevée. Il est logé dans un boîtier en acier inoxydable, équipé d'une lentille en saphir sans usure et d'un amplificateur intégré. La valeur mesurée est exprimée en pourcentage et transmise via l'interface standard 4...20 mA.

Caractéristiques principales

• Design compact avec amplificateur intégré
• Lentille en saphir sans usure
• Design hygiénique, compatible CIP/SIP
• Source lumineuse LED assurant un signal stable à long terme
• Aucune calibration ni paramétrage nécessaires
• Versions disponibles selon EHEDG / 3-A

Versions / Options (sélection)

• Plage de mesure : 0...100 % turbidité (option A)
• Matériau en contact avec le produit : acier inoxydable 1.4435 / 316L
• Matériau d'étanchéité (en contact) : sans élastomère
• Raccords process : filetage G1/2" (étanchéité métallique) ou Varivent N DN40-125 (EHEDG/3-A) ou Tri-Clamp 1,5" / 2" (EHEDG/3-A)
• Interface : analogique 4...20 mA

Applications

• Séparation de phase fiable
• Surveillance des processus de précipitation/floculation
• Mesure de concentration indépendante de la couleur
• Surveillance des changements de produit
• Récolte de levure

Caractéristiques techniques / Spécifications

• Plage de mesure max. : 0–100 %
• Résolution : 0,1 %
• Précision : ±1,5 % de la valeur finale
• Reproductibilité : ≤1 % de la valeur finale
• Longueur d'onde : 850 nm
• Source lumineuse : LED
• Matériau : acier inoxydable 1.4435 (316L)
• Surface : Ra < 0,37 μm
• Lentille : saphir
• Tension d'alimentation : 24 V DC
• Raccord process : G1/2" (standard ; autres options : Varivent, Tri-Clamp)
• Température process : -10...100 °C, 135 °C max. 2 heures (SIP)
• Pression process : max. 20 bar (290 psi)
• Connexion électrique : M12 5 pôles
• Interfaces : 4...20 mA
• Indice de protection : IP69 (y compris câble de connexion)
